ABB电机CPU Contorl油加热SY-6γ¢360x1200mm六辊压延生产线

ABB电机CPU Contorl油加热SY-6γ¢360x1200mm六辊压延生产线

SY450-6Г1350六辊塑料日历机

主要技术规格:

辊筒尺寸:φ 450x1350mm

辊型:Г型

输出方式:上部输出、送料辊、剥离辊在同一侧

传输方向：定制

滚线速度:3.5~ 35m /Min

滚筒距离：0〜40mm

产品最大厚度:0.08~0.80mm

最大产品宽度:1000mm

主电机功率：4×30kW（2＃，3＃，4＃，5＃卷）

2×22kW（1＃，6＃卷）

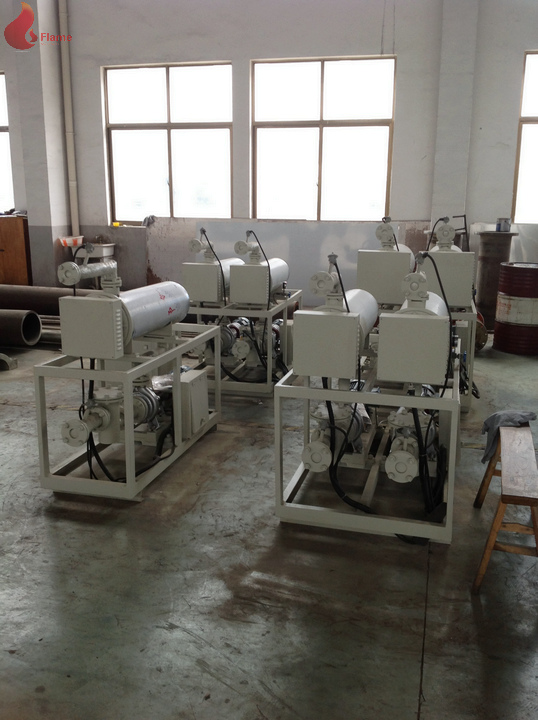

油加热功率:6x40kw

油泵功率每台5.5KW。

热油泵使用常州武进

主机安全保护：主机机架安装紧急停止按钮前后，按钮盖使用不锈钢

3.描述

技术规范

⑴1#、2#、3#、4#轧辊均为合金冷硬铸铁轧辊，轧辊采用离心铸造，合金冷层均匀，轧辊表面硬度达到HS68-72;1#、2#、3#、4#轧辊均为圆弧钻轧辊，5#、6#轧辊均为锻钢钻轧辊，轧辊表面热处理后，轧辊表面硬度达到HRC55。辊子表面全指示器运动小于±0.005mm(万年历安装后测试)

⑵1＃，2＃，3＃，4＃滚动表面镀铬处理，研磨和抛光处理。铬厚度≥0.10mm，表面粗糙度Ra0.20,5＃，6＃辊表面粗糙度Ra0.05（镜面）

⑶滚筒使用单独的传输式，通用耦合驱动器

⑷驱动电机使用变频器电机和控制系统，2＃，3＃，4＃，5＃卷驱动功率30kW。1＃，6＃滚动驱动功率22kW。

⑸滚动轴承为耐高温、高精度滚子轴承(北京轴承公司，D级精度)，采用稀油循环润滑方式，采用多管式冷却器冷却润滑，在最佳工况下保护润滑油。另外轴承底座有较好的腔体，能充分润滑滚子轴承，延长轴承寿命。轴承座与轧辊之间的密封材料采用含石墨的聚四氟乙烯，密封寿命长，主机摩擦功率损失小，充分节约电力消耗。润滑油管与轴承座之间的连接也采用软金属管，方便用户更换滚轮。

⑹主机采用高精度、小间隙减速箱传动，这是专门用于塑料万年机的，按国家标准ZBJ19004-88生产。齿轮精度为6级磨齿，齿轮材料为优质合金钢。齿轮箱传动平稳，噪音低[小于80分贝]，精度高。万向联轴器传动，最大线速30米/分钟。减速箱为双轴式，断电后方便物料回程。

⑺机架和底座经过多次热处理和机加工，确保精度要求。框架和横梁覆盖不锈钢。

⑻轧辊采用油加热，当达到工作温度后，温差小于±1度时，附有热油式旋转接头(上海沪民制造)，不锈钢软金属管。

⑼1＃，2＃，3＃，4＃，6＃卷配有左右电动自动距离调整和电气部件热保护，可以调节卷双侧的距离或单独，易于调整纸张厚度。调整配有手轮的电机，客户可以在断电时手动打开滚动。

⑽5＃卷有手动交叉装置，最大距离调整20mm

⑾停止量设备使用手动调节宽度，铜制件

⑿输出辊用棒辊装置，气动紧密，配有冷却水接头。

4.应用程序:
修复（六）卷压延机在生产高档刚性透明PVC板上，彩色PVC
板材，柔性PVC板，如食品包装，药包和其他摄取塑料容器。

5.规格：

电器部分操作说明:旋钮调节，CPU控制

（1）频率ABB品牌。

⑵F(2)型变频电机均采用ABB电机。

（3）电气部件：CPU全部使用西门子

（4）速度调节：速度调节：机器连锁控制和主机控制，辅助机器控制和主机，辅助机器单独控制。

	SY-5L. 950	SY-5Г. 1050	SY-6Г. 1200.	SY-5Г. 1300	SY-5Г1500	SY-5Г1600	SY-5Г1800
滚子尺寸	Ø320× 950毫米	Ø400× 1050毫米	Ø400× 1200毫米	Ø450× 1300毫米	Ø510× 1500毫米	Ø560× 1600毫米	Ø610× 1800毫米
安排图案	L类型	Г类型	Г类型	Г类型	Г类型	Г类型	Г类型
轧光的速度	5-25米/分钟	6-30m /分钟	6-30m /分钟	7-35米/分钟	8-40m /分钟	8-45米/分钟	10-50米/分钟
滚筒数量	5	5	6	5	5	5	5
砑光机产品的修补	0.1 -06毫米	0.06 - 1.0毫米	0.2-1.2mm.	0.08 - -1.0毫米	0.08 - -1.0毫米	0.08 - -1.0毫米	0.08 - -1.0毫米
最大的与压延产品	450 - 770mm.	610- 820mm.	610- 950毫米	610- 1050毫米	720-1250mm.	720 - 1350毫米	800 - 1500毫米
驱动功率	45kw.	115千瓦	136千瓦	170kw.	235千瓦	290kw.	380kw.
加热功率	90千瓦	210千瓦	240千瓦	265kw.	315kw.	385KW.	456千瓦
能力	250公斤/小时	450公斤/小时	500公斤/小时	650公斤/小时	800kg / h.	1000kg / h.	1500kg / h.

6.竞争优势：
a、辊筒采用热磨钻孔辊，单电机单传动，工作速度稳定可调。本机采用耐高温滚柱轴承。密封形式为迷宫式。
b.薄膜无限延伸，工作速度快，生产能力高，质量好，厚度均匀。
c.主机设有过辊、预紧、防弯曲装置，夹紧速度可调，电气部分采用PLC控制。

7.服务：

1.国外安装指南。
2.海外测试运行
3.Ovsersea工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.配方和加工支持

8.选项
该系统由五辊压延机、多辊引线装置和辅助冷却装置组成


9.商业条款
1.付款方式:30%电汇作为预付款，余款(70%)发货前电汇
2.领先时间：收到预付款后120天
3.运输：容器，简单的包装（PE电影，销售）
4.Warranty时期：从使用机器的当天在买方的工厂中：
（1）机械部件：12个月
(2)电气部分:6个月
5.安装和调试
（1）在发货前达到迄今为止的调试
(2)海外调试及收费1 - 2名技术人员将派往买方指导
如果客户要求，设备的安装和调试。
客户支付我们的技术人员的费用。
(1)往返机票
(2)交通、住宿、通讯费用
（3）一个人为技术人员的津贴为80美元。
（4）需要翻译。
6.备件：
客户需要备件一年，我们建议客户应该购买备件。（将提供配件清单。）
7.提供英语手册，套管图和踏板。
