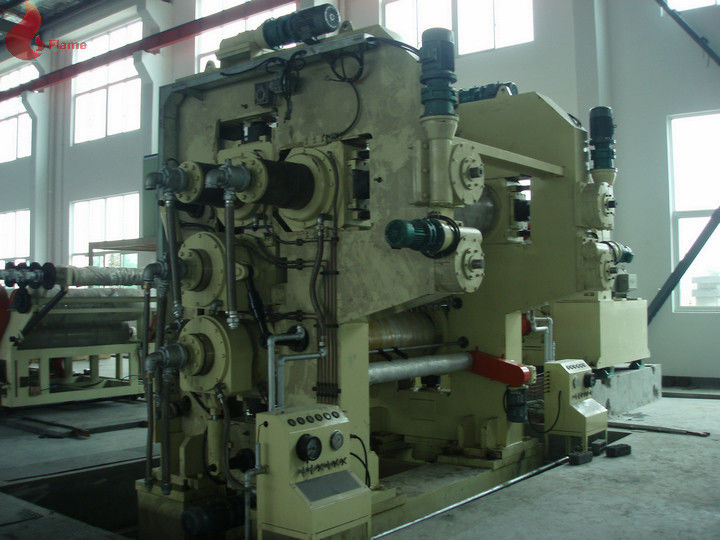

用于人造革的PVC压延机

产品名称:

轧光机

人工L.容易的机器4卷压延机器防磨料高精度

主角：

SY-4Г24“×80”（Φ610×1830毫米）PVC压延线

最终产品总结csgo竞猜平台

1. 该生产设备适用于PVC透明电影;
2. 最终产品厚度:0.0csgo竞猜平台8 ~ 0.5毫米;
3. 最终产品的宽度：1csgo竞猜平台400毫米;
4. 线性速度生产：0〜110m / min;
5. 容量：600t /月;
6. 加热方法：加油。

B.配置和能源成本列表

不到	机器名称	问'ty	水成本(m3./小时)	空气成本耗费 (m3./分钟）	权力(千瓦）	油价耗费 (千卡/小时)
1	shr500a高速混合器	2		0.5x2	75x2.	0.5×2
2	S-100L Banbury搅拌机	1		3.	220	10×2
3.	SK -Φ660 * 2300混合机	1	0．7		110.	110,000K.
4.	SK -Φ610 * 2030混合机	1	0.6		90	100000 k
5.	SJL-φ250过滤器	1	0.2		110.	10.
6.	SY-4ГΦ610 * 18304 -滚轧光机	1	1.5.	0．5	295	50.
7.	SY-4Гφ610* 1830辅助电机在压延后	1	30.	0.2	25.
8.	输送带	4pcs.			5．5
9.	温度。控制系统	7SETS.

c .工艺流程

SHR-500A高速混合机2台→S-100L班伯里混合机1台→SK-Φ660*2300混合机→SK-Φ610*2030混合机→SJL-250塑料过滤器→SY-4Г Φ610*1830四辊压延线→压延后辅助机

D.设备技术参数

a. shr500a高速混合器

• 55 / 75KW双速电机，中国着名品牌;
• 6毫米厚度不锈钢壁混合桶;8mm厚度不锈钢底部混合筒;不锈钢Ektexine的桶（耐腐蚀，易清洁）;盖子中的不锈钢料斗
• 3支型不锈钢桨，底桨为槽型;转速为380/760 RPM;
• 主轴用聚四氟乙烯密封;
• 混合器的支架是高品质钢板的关联;
• 所述导爆片焊接在枪管内墙的顶部;
• 电加热系统和温度。测试电流夫妇
• 气动式放电
• 中国名牌接触器
• 中国名牌数显温度表;

b. S-100L Banbury混合器

1.技术参数

• 前辊的旋转速度：40r / min;
• 后辊转速:34r/min;
• 电机功率:交流220kw/380W/50Hz;
• 降低放电类型;
• 加油或蒸汽加热型;
• 生产能力:10~15批/小时，110~120kg/批
• 压缩空气:3米/分钟

2.主角

• 精密滚子球面轴承;
• 在捏合室中间使用加热油或蒸汽
• 强制润滑;
• 本机可在断电时手动开启放电门;
• 镀铬镀层

c。sk-φ6.6.0.×230.0混合磨机

1.技术参数

• 卷大小:Φ660×2300毫米
• 前后卷速度收音机:1.22:1
• 前辊的旋转速度：42.65m / min
• 背辊转速:34.96m/min
• 电机功率：132kW;
• 油加热;

2.主角

• 辊子由冷硬铸铁制成，HS68〜72;
• 空心辊填充有热油和旋转接头和软金属管;
• 调整设备两辊间距，强制润滑;
• 硬齿齿轮箱，噪音低，寿命长，万向轴传动，配有自动扭体设备;
• 紧急停止设备;
• 电气控制柜

d。SK -Φ610.×20.30混合磨机

1.技术参数

• 卷大小:Φ610×2030毫米;
• 前后卷速度收音机:1.22:1
• 前辊的旋转速度：42.65m / min
• 背辊转速:34.96m/min
• 电机功率:90kW, 740r/min
• 油加热;

2.主角

• 辊子由冷硬铸铁制成，HS68〜72;
• 空心辊填充有热油和旋转接头和软金属管;
• 调整设备两辊间距，强制润滑;
• 硬齿齿轮箱，噪音低，寿命长，万向轴传动，配有自动扭体设备;
• 紧急停止设备;
• 电气控制柜

e。SJL -Φ250过滤器

1.技术参数

• 旋转速度：75r / min;
• L / D = 5.5: 1;
• 电机功率:DC110kW, n=1500m/min;
• 容量:800 ~ 1500公斤/小时;
• 螺杆材料和桶：38Crmoala氮气处理

2.主角

• 用液压操作的双模头;
• 直流时机;
• 当电动关闭时，自动打开模头以避免焦炭充电

f。SY-4Г24“* 72”(Φ610×1830）4辊压延机

1.技术参数

• 辊筒尺寸及数量:Φ610×1830mm 4支
• 滚轮旋转速度：0〜120m / min;
• 电机功率:1#辊:DC75kW

2 #辊:DC90kW

3 #辊:DC90kW

4 #辊:DC75kW

• 最终产品的厚度：0.08〜0.5mmcsgo竞猜平台

• 加油

2.主角

• 辊子由冷硬铸铁制成，HS68〜72;1＃，2＃，3＃和4＃滚筒是钻出的，表面粗糙度ra0.2;
• 油加热，带旋转接头和软金属管;
• 压延机专用轴承，精度高，强度高，耐磨损，使用寿命≧60000小时，可达250℃，不漏油，强制润滑;
• 1#、2#、4#辊之间的间距由3组双速电机驱动齿轮箱调节;
• 3＃滚轮有轴交叉设备和回调设备，电动调节空间，液压锁，最大。十字架±25mm.
• 采用4套6级高精度硬齿齿轮箱，噪音低，使用寿命长(正常使用≧50000小时)，传动轴驱动。各辊速度可方便调节;
• 4＃滚轮配有侧面切割部分，以将滚筒上的溢出材料盖切割，并让其回到4辊压铃机;
• Eurotherm品牌(英国)直流控制器;
• 采用独立的稀油润滑系统，润滑站启动后驱动电机即可运行;
• 4个方向设有紧急停车设备;
• 支架与钢板连接，高温回火处理;

G。辅助机器

1.技术参数

• 运动类型;
• 辊宽:1830mm;
• 线速：110m / min;
• 压花装置：一个截面类型;
• 制冷设备:￠450 * 2130 mm, 9个人电脑的夹克建设;

2.主角

◆压纹装置:固定在主机机架上

1. 光滑的辊:1个人电脑;Φ260×2030毫米;
2. 硅胶辊（带Carborundum）：1pc;Φ310×2030mm;
3. 电机电源（变频电机）：5.5kW

◆冷却装置:

1. 滚筒尺寸：Φ450×2130mm; Q'ty：9pcs;夹克式，镀铬;
2. 2辊之间的空间为120mm，具有冷却旋转接头;
3. 电机功率(变频):7.5kW

◆牵引设备:(气动操作)

1. 胶辊:1个人电脑;φ215×2130mm;
2. 光滑的辊:1个人电脑;φ215×2130mm;
3. 电机功率(变频):4kW。

◆切边装置:

1. 2套圆盘刀片装置可横向方向移动;可以一起或独立调整。电机功率:1.5 kw * 2;

◆四辊表面绕线机1台

1. 滚筒尺寸：Φ315×2130mm;数量：4pcs;
2. 电机功率(变频):3kW;线速度:V = 10 ~ 30米/分钟。

所有电机调速均采用日本富士品牌(中国制造)，可一起调节，也可单独调节;线速度数字显示。

h。压延机和辅助机器的电控系统

1. 压延机直流控制，70m/min。所有辅助机器的交流控制，130米/分钟;调节精度在±1.0%之间
2. 电气控制系统由“直流/交流主电气控制柜”和“操作面板(钢琴式)”组成
3. 空气开关、接触器、按钮、指示灯均采用施耐德品牌;其他电器采用中国名牌;
4. 压延工厂中的每个单位都可以一起使用或独立运行。我们将高精度对应的数字显示仪介入操作面板上。（直线速度，电流，滚筒之间的空间，滚筒的发火等）
5. 电气控制系统设有联锁装置，对机器进行检验。自润滑站、油泵、齿轮箱润滑泵、风机冷却系统启动后，压延机直流电机即可工作。此外，压延机直流电机运行后，润滑站、齿轮箱油泵、风机冷却系统均不能断电。

i、输送带:共4条

1. S-100L班伯里混合机→SK-Φ610×2130混合机:1pc;
2. SK-Φ610×2130混合磨机→SK-Φ560×1830混合MIL：1PC;
3. SK-Φ560×1830混磨机→SJL-Φ250过滤器:1pc;
4. SJL-Φ250滤网→SY-4ГΦ610×2030四辊压延机:1pc

j。自动回火系统：完全7SETS

• SK-Φ610×2030mm混炼机1台;
• SK-Φ560×1830mm混炼机1台;
• SJL -Φ250过滤器:1组;
• SY-4ГΦ610×1830mm四辊压延机4台

E.安装调试服务

1. 确认合同后，卖方将提供研讨会，基础图表和橡胶滚筒，方形轴和各种滚筒图表的计划。每个操作手册也将由卖方提供。
2. 指导性安装调试;
3. 买方应提供备用的管道和电线，卖方只提供其规格或型号。

F.其他条款：

1. 交货期:确认联系后共8个月;
2. 付款：以T / T总额的30％提前支付金额，占L / C总量的70％;
3. 备件：卖方免费提供一套无价值的弱势件。卖方还建议买方购买一组几个备件进行一年的运营。卖方将在交付前向买家展示备件列表。
4. 外观和颜色：机器的外部和颜色基于卖方的标准。我们可以根据买方的阴影指南生产;
5. 电力:以上报价为380V/50Hz。对于定制的电力需求，将会有一些额外的费用和延长生产时间
6. 保修期：
   1. 机器：成功调试后一年;
   2. 电气组件：成功调试后6个月;
7. 船上调试服务：卖方向买方指示调试服务指定的地方，向该地点发送四项技术人员（或更多作为买家的请求）;
   1. 卖方负责中国的费用成本，但除签证外。
   2. 买方负责海外费用和签证费用。此费用包括但不限于以下内容:

1. 巡航费用;
2. 旅行期间交通费、餐费、生活费;
3. 津贴(人工费)每人一天40美元
4. 运输人员:为了方便沟通，买方应聘请一名翻译。否则卖方将额外派一名翻译过来。买方应负责这笔费用(见发票)。

应用程序：

四辊压延机主要应用于PVC软质产品的压延生产线上。csgo竞猜平台

服装包装袋、包装膜、塑料地板、PVC人造革等。

规格:

类型	SY-4ΓФ560 x1830	SY-4γФ610x2030	SY-4ΓФ660 x2300	SY-4ΓФ760 x2800	SY-4γФ860x4000.
滚筒规格（mm）	ф560x1830	Ф610 x2030	Ф660 x2300	Ф760x2800.	Ф860x4000.
轧制产品厚度(mm)csgo竞猜平台	0.08-0.8	0.08-0.8	0.08-0.8	0.08-0.8	0.09-0.35.
宽度轧制产品(mm)csgo竞猜平台	1400 - 1550	1600 - 1750	1900-2050.	2300 - 2500	3000 - 3200
主电机功率(千瓦)	45 kwx2;55 kwx2	55 kwx2;75年kwx2	75 kwx2;90年kwx2	90kwx2;110KWX2.	110.
