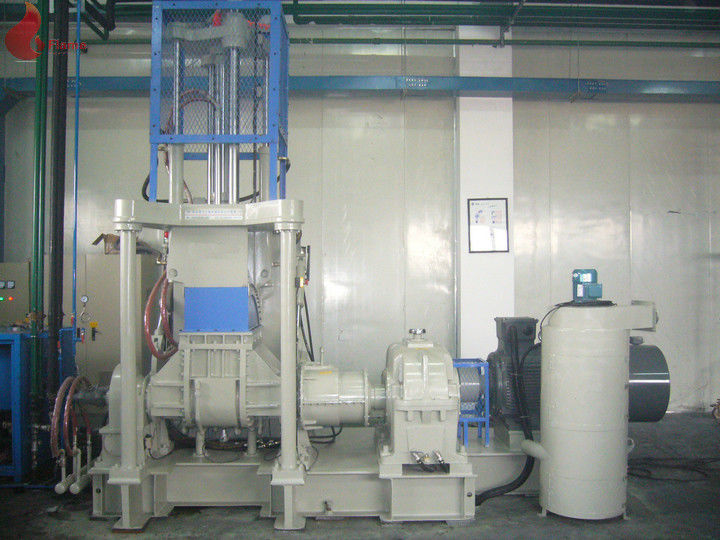

硬齿表面齿轮箱频率控制橡胶内部搅拌机耐磨转子NL-110L

1.介绍的产品

硬齿表面齿轮箱频率控制耐磨转子NL-110L橡胶班伯里搅拌机

的名字	分散捏和机搅拌机	冷却方式	冷却水
类型	Tumblet类型	功能	主要用于橡胶混炼。
转子	镀铬和合金堆焊电极
材料	铸钢	连接方式	耦合器
容量	大约100-140kg /单位	证书	ISO、CE

2.描述:

项目	的名字	规范
1	应用	用于橡胶混合
2	有效的能力	83升
3.	总容量	110升
4	喂养类型	从后面和前面喂食（根据客户的需求设计）
5	温度调节	水冷或其他
6	一次生产能力	大约100-140kg（根据生产技术）
7	一批时间	5-10min
8	主电机	160kW AC.
9	转子类型	双角风扇
10	搅拌轴转速	0-45rpm(传感器)

它由W形优质钢板焊接而成的主体和两个侧板组成。为夹套式设计，用于冷却或加热。内部镀硬铬或用硬质合金焊接而成。

它属于班伯里型。转子轴有一个孔和径向孔，通向机翼是通过在顶部和端面焊接硬质合金，然后研磨，抛光和镀硬铬建立的。

3.设备清单

A.Disimbling设备

蜗轮结构A-1结构混合室

a-2倾斜角度最大110°~135°

带制动器（东源电机）+行星式变速箱3HP电机

湾索具装置

B-1主电机160kW 6P，AC（东源电机）

b-2变频器160KW(三菱)

b-3皮带索具C型皮带采用优质橡胶制造

B-4齿轮箱完全封闭，硬齿表面具有磨削处理，减少比率16：1

b-5差动齿轮混合机前后轴采用差动齿轮组，差动速比1:0.75

c。与管

C-1混合室，旋转轴，压力盖是水冷管，入口和出口管道的尺寸为01。

d。电控箱

d-1落地机柜

D-2电气设备和控制设备根据国家标准

D-3电动柜设计了根据您的客户需求

d-3电机启动回路

D-3-2温度设定，自动显示和控制。

D-3-3 PLC + 10“台湾泰达品牌），显示技术曲线及时，下载技术参数，提供班伯里搅拌机的操作程序。可提供各种处方的过程设置。操作完全根据人机界面的提示，从而避免人类忽视引起的错误操作。程序内容由买方设置。可以保留各种手动旋钮。

4.应用程序:

它广泛用于混合橡胶，塑料和其他橡胶和塑料材料。

5.主要技术参数:

类型	NL-10L	NL-20L	NL-35L	NL-55L	NL-75L.	nl - 110 l	NL-150L.
主电机功率(千瓦)	22	37	55	75	110	160	220.
气缸直径（mm）	ф160.	Ф200	Ф250	Ф300	Ф350	Ф420	Ф500.
送料模式（前/后）	前面的类型	前/后配方
体重(公斤)	2300	4200	6500	8500.	10600	14000.	20000

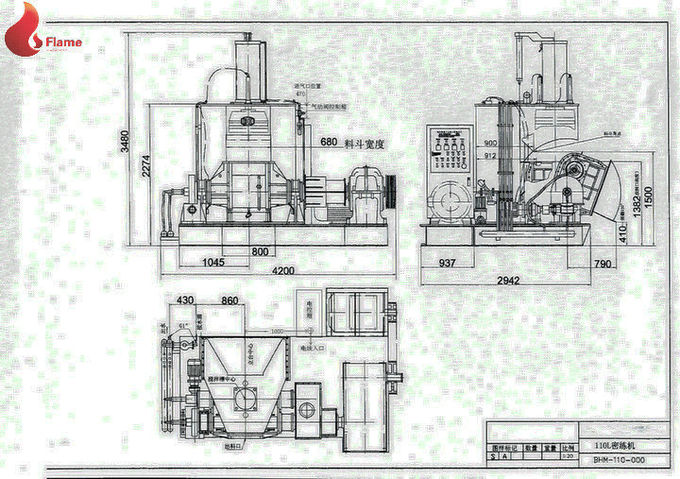

安装尺寸(毫米)	2150x1350x2200.	2350年x1550x2400	2570年x2180x2570	3370年x2460x3180	3550年x2560x3220	4245年x2950x3380	4580年x3200x4100

6.竞争优势：

1 .主要电器部件为三菱

2油压单元：智能油通道与主电机保护器（来自台湾的油液压系统）坐标

3整机轴承采用美国拼布品牌。

增强型齿轮减速装置，硬齿，中国江阴制造

5冷却水泵为台湾广泉牌

6混合轴采用20crmo Nicrmo合金钢锻造物品，耐磨部件进一步焊接，耐磨钢制品从西德进口，然后用电镀处理。

7搅拌槽主体采用耐磨合金钢整体铸造，剪切前缘进一步焊接，采用西德进口耐磨锋利钢，再经硬电镀处理。搅拌槽始终相互配合，强制循环。

8侧壁防漏采用高科技材料 - 环氧类高压压铸，具有耐磨，易于修复，化学反应耐药。

9压盖采用“M”型结构，使橡胶混合均匀、完全。

搅拌槽定位工作时，油缸定位平稳。

11搅拌机轴采用更新的三叶片，均匀分布。与传统的双叶片相比，电动叶片可节省3-5%

7.服务：

1.国外安装指南。
2.海外测试运行
3.海外工人培训
4.技术支持
5.供应备件
6.技术操作支持
7.配方和加工支持

8.选项
两个转子混合器相对旋转，通过转子挤出和剪切从进料口夹的材料通过转子挤出和剪切，通过顶部绑扎的Pien上方分别沿腔室壁分成两个部分和间隙在返回辊隙之前和之后的转子上方。在转子流动周围的一周内，材料受剪切和摩擦作用的影响，使橡胶温度升高，粘度较低，在化合物中增加橡胶表面的润湿性，与橡胶和复合表面良好接触。

9.商业条款

安装和调试服务：
1.合同确认后，卖方将提供研讨会，基础图表和橡胶滚筒，方形轴和各种滚筒图表的计划。所有操作手册也将由卖方提供。
2.卖方将发送3-4名技术工人来指导买方的安装和调试;
3.买方应提供备用管道和电线，卖方仅向他们提供规格或模型。

其他条款：
1.交货期：确认联系后完全6个月。
2.付款方式:电汇总金额的30%作为定金，发货前电汇总金额的70%。
3.零配件:卖方免费提供一套无价值易损件。卖方还建议买方再购买一套能使用一年的备件。卖方在交货前将备品备件清单展示给买方供其选择。
4.外观和颜色：机器的外观和颜色基于卖方的标准。当然，我们也可以根据买方的要求定制。
5.电力:以上报价为380V/50Hz。因客户订制的电力需求，将收取额外费用及延长生产时间。
6.保修期:
6 - 1。机器:调试成功后一年;
6-2。电气组件：成功调试后6个月。
7.国外承担的调试服务及费用:
7 - 1所示。卖方将派遣3 - 4名技术人员(按买方要求可达)到买方指定地点指导设备安装和调试服务;
7-2。买方和卖方都应承担相应的费用如下：
7-2-1。卖方负责中国的费用成本，但除签证外;
7-2-2。买方负责在国外的费用和签证费用。此费用包括但不限于以下内容:
一个往返机票;
b.出差期间的交通费、餐费、住宿费、通讯费;
c.津贴(人工费)每人每天80美元(以天计算:自出差回国之日起累计天数);
天。译者：买方应聘请卖方技术工人的翻译方便的现场工作沟通，并成功完成任务。否则卖家将发送一个额外的翻译。买方应负责此费用（参考A〜D）。
