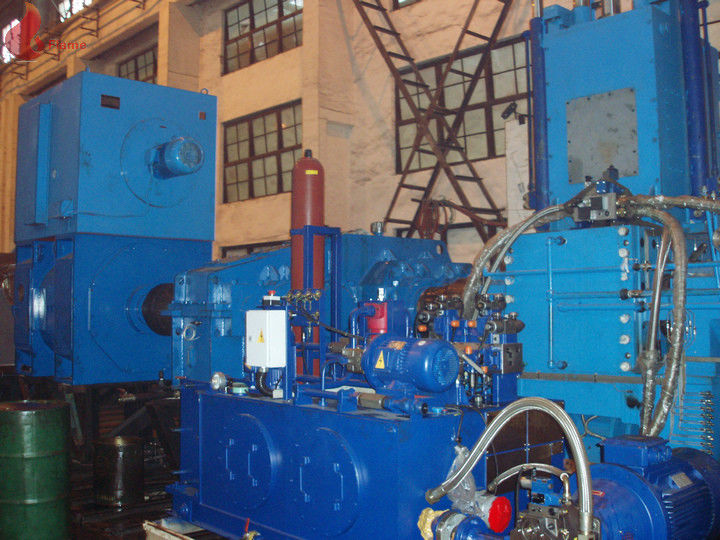

四翼7500kg / h合金钢铸造班伯里内部密炼机FM-410型

1.介绍的产品

四翼7500kg/h整体合金钢铸造

的名字	密炼机	冷却方式	冷却水
类型	下门及内部	功能	主要用于橡胶混炼。
转子	镀铬和合金堆焊电极
材料	铸钢	连接方式	卡登
维	8390毫米×4600毫米×6087毫米	证书	ISO、CE

2.描述:
混合室采用一体化结构，混合室前/后壁可直接拆卸，无需拆卸进料装置和闸板，维修方便。混合室内部采用硬质耐磨合金堆焊而成，并经地面抛光处理，使用寿命长。混合室前/后壁外围均有孔板，有效传热。

3.设备清单

不。	规范
01	驱动模型	有待确认
02	转子形状	Four-Wing
03	混合室总容积(L)	412升
04	填充因数	０．７５
05	工作容积(左)	309升
06	转子转速(转/分)	6-60
07	电机功率(千瓦)	2×1250千瓦
08	冷却水消耗(m³/h)
	混合机	55 t / h
	齿轮箱	12 t / h
	电动机	17 t / h
09	冲压件对胶料的压力(MPa)	马克斯0.63
11	Max。生产能力 (橡胶重力1.2)	7.5 t/h(重力1.2)
12	电源	主电机:690V，交流50hz 3 Ph;辅助机械:380V，交流50hz 3Ph。
13	外形尺寸(毫米)	8390×4600×6087
14	总重量(不含电机和变速箱)	102吨

4.应用程序:用于橡胶混炼。

5.主要技术参数:

互相啮合的转子

模型	xm - 90 e	xm - 135 e	xm - 160 e	xm - 190 e	xm - 270 e	xm - 320 e
总量(左)	87	139	160	195	250	320
填充系数	0．65	0．65	0．65	0．65	0．65	0．65
转子转速(转/分)	6-60	6-60	5-50	6-60	4－40	6-60
最大内存压力(MPa)	０．６	０．６	０．６	０．６	０．６	０．６
主电机功率(千瓦)	520	750	750 - 800	1250	1250 - 1500	1680
总重量(公斤)	23，000	31500年	36000年	45，000	59000年	70000年

切向转子

模型	xm - 1.5	XM-50	xm - 80	xm - 110 e	xm - 160 e	xm - 255 e	xm - 270 e	xm - 410 e
总量(左)	1.5	50	80	110	160	250	270	400
填充系数	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8
转子转速(转/分)	0 - 80	4－40	4－40	4－40	4－40	20.	4－40	6-60
最大内存压力(MPa)	0．3	0.27	0.37	0.58	05	0．24	0.52或0.6	0.52或0.6
主电机功率(千瓦)	37	90	200	250	500	1250	1250	1250×2
总重量(公斤)	2，000	16，000	22日00	29000年	36000年	55000年	59000年	78000年

6.竞争优势:

进料装置及闸板

送料装置由左/右侧壁、前/后侧壁、上/下侧壁、送料门和控制送料门开启或关闭的气缸组成。送料门两侧均设不锈钢板。加料口尺寸较大，缩短加料时间。

喂料系统位于搅拌室顶部，各部分由高强度螺杆连接。在料斗喉部位置，混合室和侧壁板上有可更换的耐磨板。

送料门背面的插口用于给黑炭。还有一个窗口为白色填料打开。

滑枕固定在进料装置的顶部，由滑枕、活塞杆、气缸和密封件组成。在滑枕四方用螺丝固定四根减摩棒，其橡胶接触区堆焊一层坚硬的抗磨层。滑枕采用冷却水导流，并配备维护安全装置。

冲压对橡胶化合物的压力可根据橡胶化合物的加工要求进行调节。液压油缸控制采用PLC控制系统。

滑块上下行程时间不超过6S

滑枕的上、下、下、下和清洗位置均由无触点限位开关控制。

卸料装置及液压控制系统

卸料装置由卸料门、旋转气缸、锁扣装置等组成。

卸料门型式:翻转式。卸料门的启闭动作由前后啮合的齿条旋转气缸驱动。在关闭位置时，卸料门通过锁紧气缸锁紧鞋锁紧。

混合时，锁紧滑块承受大部分橡胶化合物压力排出门，斜锁紧接触面经过硬化处理，使用寿命长，维护方便。

卸料门顶部橡胶接触面堆焊一层坚硬的抗电阻合金。外围设有冷却孔，介质从出料门轴的内孔输入，形成加热和冷却的循环回路。

卸料时，旋转气缸以165°的角度打开卸料门。

卸料门和锁扣装置由液压系统驱动，液压系统分为主回路、保压回路和故障手动泵回路。保压回路由蓄能器驱动。卸料门在工作状态下应自动开启。当电动泵不工作时，可改用手动泵打开排料门。

主泵、闭环比例阀、电磁换向阀、溢流阀、减压阀均采用进口产品。csgo竞猜平台

驱动装置

内部混合机传动装置由交流电机、变频器、齿轮箱、柔性联轴器、鼓形齿轮联轴器等组成。变速箱为全硬齿型。所有从动齿轮和速比齿轮装入变速箱。具有自冷却润滑循环过滤系统，具有流量、压力、温度检测报警装置。减速机使用寿命长，噪音低。

高压变压器不包括在报价中。

润滑系统

◆内部采用成熟的分离自动润滑系统，有两个油泵供润滑油，最大供油压力63MPa。

泵油箱装有上/下橡胶液位计。

供油管路设有电磁阀，通过上下橡胶液位仪自动控制供油。两个泵低报警。

润滑系统可分为以下几个部分:

加工为转子密封区静、动磨损环连续供油的油泵。

处理转子密封区域回路间隙油泵供油，供油量由三菱变频调速器调节。空载时停止供油。

温度测量

通过安装在落地门顶部的抗电阻热电偶传感器，可以可靠地测量橡胶化合物的温度。

12点主机轴承温度巡检试验;主电机轴承2个，主机轴承4个，磨环4个，变速箱输入轴2个

7.服务:

售前服务

为客户提供完善的技术咨询，让客户更多地了解产品和行业的发展。我们根据客户对产品的要求、天气条件、工厂环境等，为客户提供合适的报价。对于没有经验或不了解设备的客户，我们可以提供技术咨询和市场动向，并向客户推荐优质的设备、技术配方和全厂布局方案。

生产和交付

提供生产进度跟踪。我们会定期发邮件告知客户设备的生产过程，让客户放心。客户也可以对设备提供有价值的意见。当机器完成后，我们将邀请客户进行检查和调试。发货后，我们会通知客户运输条件和时间，以便客户做好准备。

安装和调试

为了消除调试问题，我们可以派技术人员进行安装调试。当设备出现问题时，我们可以在接到客户通知后24小时内提供解决方案。如有必要，我们将派工程师或让当地代理商到现场解决问题。

售后服务

设备保修期:机器一年，电器六个月。在保修期内，我们提供免费的技术支持和配件。保修期后，我们还免费提供最低价格的零配件技术支持。

8.选项
可用于树脂、橡胶、塑料等硬质橡胶制品、密封件、模具、PVC以及各种塑料制品的增塑、混炼及最终混炼。csgo竞猜平台特别适用于橡胶与塑料、橡胶化合物和短纤维的混合，以及热敏性橡胶成分的增塑、混合和最终混合。

9.商业条款
1.付款方式:30%电汇作为预付款，余款(70%)发货前电汇
2.交货时间:收到预付款后60天
3.运输方式:集装箱、简单包装(PE膜、托盘)
4.质保期:自机器在买方工厂使用之日起:
(1)机械部分:12个月
(2)电气部分:6个月
5.安装和调试
(1)发货前应进行调试
(2)海外调试和收费
根据客户要求，将派1 - 2名技术人员到买方现场指导设备的安装和调试。
客户需要支付我们技术人员的费用。
(1)往返机票
(2)交通、住宿、通讯费用
技术人员的津贴是每人每天80美元。
(4)需要一名翻译。
6.备件:
客户需要一年的备件，我们建议客户购买备件(将提供配件清单)

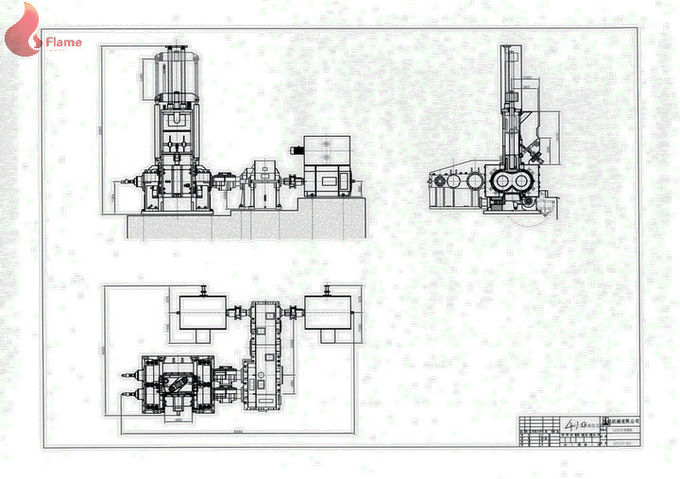

7.提供英文手册、外形图和基础图。
