四 /五 /六卷日历机，PVC生产线

四 /五 /六卷日历机，PVC生产线

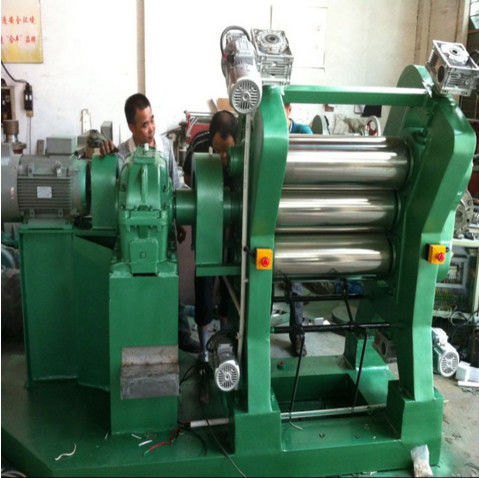

SY450—6г1350六卷塑料日历机

主要技术规范：

辊尺寸：φ450x1350毫米

滚子类型：类型

输出方法：上行输出，进纸卷和剥落在同一侧

传输方向：定制

辊线速度：3.5 ～35 m/min

滚子距离：0 ～40mm

最大产品厚度：0.08 ～0.80mm

最大产品宽度：1000mm

主电机功率：4×30kW（2＃，3＃，4＃，5＃卷）

2×22kW（1＃，6＃卷）

加油功率：6x40kW

油泵电源为5.5kW。

热油泵使用长州武金

主机机器安全保护：主机机架在前后安装了紧急停止按钮，按钮盖使用不锈钢

3.描述

技术规格

⑴1＃，2＃，3＃，4＃卷是合金冰冷的铸铁辊，滚筒使用离心铸件，合金冰层平等，滚筒表面硬度达到HS68-72＃＃，2＃，2＃，3＃，4＃滚动全部是训练钻头，5＃，6＃卷都是锻钢钻辊，加热处理后的卷表面，滚筒表面硬度达到HRC55。滚筒表面的完整指示器运动小于±0.005mm（日历安装和测试后）

⑵1＃，2＃，3＃，4＃卷表面镀铬处理，研磨和抛光处理。镀铬厚度≥0.10mm，表面粗糙度RA0.20,5＃，6＃滚动表面粗糙度RA0.05（镜面）

⑶滚筒使用单个传输类型，通用耦合驱动器

⑷驱动电动机使用频率转换器电机和控制系统，2＃，3＃，4＃，5＃每个滚动驱动器电源30kW。1＃，6＃滚动驱动器电源22kW。

⑸侧滚动是高温抗性，高精度辊轴承（北京轴承公司，D级精确度），采用薄油循环润滑法，使用多尺寸冷却器冷却润滑，在最佳工作条件下保护润滑油。此外，轴承底座具有更好的腔度，可以足够的润滑辊轴承，延长轴承寿命。轴承底座和滚动之间的密封材料使用特氟龙，包括石墨，密封的寿命很长，主机的摩擦力损失很小，足够的节省功率消耗。同样，润滑油管与轴承基础之间的连接使用软金属管，易于替换滚筒。

⑹主机使用高精度，小缝隙减少框的变速箱，这尤其适用于塑料日历机。齿轮精度是6级齿轮研磨，齿轮的材料是高质量的合金钢。齿轮箱传输光滑，稳定的低噪声〔小于80 dB〕，高精度。通用耦合驱动器，最大线滚端为30 m/分钟。还原框是双轴方法，当电源关闭时易于返回材料。

⑺通过热处理和加工过程几次处理框架和基础，确保确切的要求。框架和横梁覆盖着不锈钢。

⑻滚动使用加热，在达到工作温度后，温度差小于±1度，它已连接热油型旋转（在上海hu min制造），不锈钢软金属管。

⑼1＃，2＃，3＃，4＃，6＃滚动配备左右电气自动距离调节和电气零件的热保护，可以调整侧面或单独的滚动距离，易于调整调整板的厚度。调整配备手轮的电动机，客户可以在电源关闭时手动打开卷。

5＃卷有手动交叉设备，最大距离调整20mm

⑾停止量规设备使用手动调整宽度，铜制造的材料

⑿带棒滚动装置的输出卷，气动紧身，配备冷水接头。

4.应用程序：
修复（六）卷板适用于生产高级刚性透明PVC表，彩色PVC
床单，柔性PVC纸，例如食品包装，药品包和其他摄入塑料容器。

5.规格：

电气零件说明：旋钮调整，CPU控制

（1）频率ABB品牌。

⑵f（2）要求电动机都使用ABB电机。

（3）电气零件：CPU都使用西门子

（4）速度调整：速度调整：机器链接控制和主机控制，辅助机器控制和主机机器，辅助机器个人控制。

6.竞争优势：
一个。滚筒是钻孔的，带有热颗粒的单电动机单个变速箱，具有稳定的调整速度工作。机器使用滚筒轴承，可承受高温。密封类型是迷宫。
b。这部电影可以以高工作速度，高产能力，质量高和均匀的厚度延伸。
C。主机具有滚动交叉，预加载和防弯设备，可以调整NIP调节速度，电动零件具有PLC控制。

7.服务：

1.海外安装指南。
2.海外测试
3. Ovsersea工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.公式和处理支持

8.选项
该Sysytem由五旋转器的压制器，多滚动器铅设备和辅助冷却机组成


9.商业条款
1.付款：30％按T/T作为预付款，送货前T/T余额（70％）
2.交货时间：收到预付款后120天
3.运输：容器，简单包装（PE胶片，Salver）
4. Warranty时期：从买方工厂使用机器的那天：
（1）机械零件：12个月
（2）电气部件：6个月
5.装置和调试
（1）已发货之前进行了最新调试
（2）海外调试和指控将向买方发送一两个技术人员，以指导
如果客户的要求，设备的安装和调试。
客户支付了我们的技术人员的指控。
（1）往返飞机票
（2）运输，住宿和沟通指控
（3）技术人员的津贴为一个人每天80美元。
（4）需要解释器。
6.备件：
客户需要一年的备件，我们建议客户应该购买备件。（将提供配件列表。）
7.提供英文手册，雕像图和基础图。
