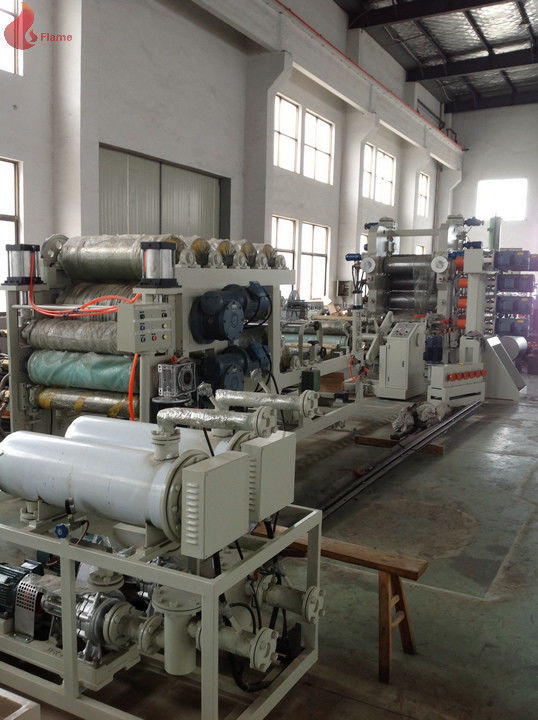

高速Pvc压延机、Pvc薄膜压延机运行平稳

高速Pvc压延机、Pvc薄膜压延机运行平稳

SY450-6Г1350六辊塑料日历机

主要技术规格：

滚筒尺寸：φ450x1350 mm

滚筒类型：Γ型

输出方式：上输出，同侧进料辊、剥离辊

传输方向：定制

辊道线速度：3.5～35m/Min

辊距：0～40mm

产品最大厚度：0.08～0.80mm

最大产品宽度：1000mm

主电机功率：4×30kw（2、3、4、5辊）

2×22kw（1卷，6卷）

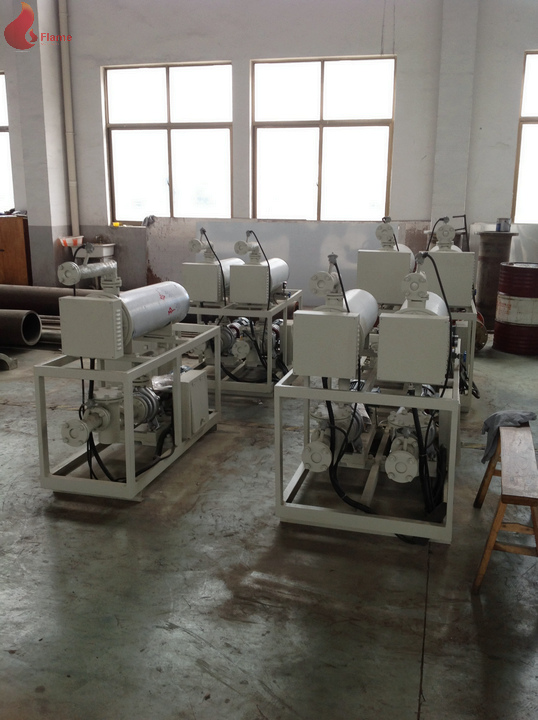

油加热功率：6x40kw

每台油泵的功率为5.5KW。

常州武进热油泵

主机安全保护：主机机架前后安装急停按钮，按钮盖采用不锈钢

3.描述

技术规格

⑴ 1、2、3、4轧辊均为合金激冷铸铁轧辊，轧辊采用离心铸造，合金激冷层均匀，轧辊表面硬度达到HS68-72；1、2、3、4轧辊均为环向钻轧辊，5、6轧辊均为锻钢钻轧辊，轧辊表面经热处理后，轧辊表面硬度达到HRC55。滚筒表面满指示器移动小于±0.005mm（日历安装和测试后）

⑵ 1#，2#，3#，4#辊面镀铬处理，研磨抛光处理。铬层厚度≥0.10MM，表面粗糙度Ra0.20,5#，6#辊表面粗糙度Ra0.05（镜面）

⑶ 滚筒采用独立传动式，万向联轴器驱动

⑷ 驱动电机采用变频电机及控制系统，2#、3#、4#、5#辊驱动功率各30kw。1#，6#辊驱动功率各22kw。

⑸ 轧辊轴承为耐高温高精度滚柱轴承（北京轴承公司，D级精密），采用稀油循环润滑方式，采用多管冷却器冷却润滑，在最佳工况下保护润滑油。另外轴承座有较好的空腔，能充分润滑滚子轴承，延长轴承寿命。轴承座与轧辊之间的密封材料采用含石墨的聚四氟乙烯，密封寿命长，主机摩擦功率损耗小，充分节省电耗。润滑油管和轴承座之间的连接也采用软金属管，便于客户更换滚子。

⑹ 主机采用高精度、小间隙减速箱传动，这是专为塑料日历机，按国家标准ZBJ19004-88生产。齿轮精度为6级磨齿，齿轮材料为优质合金钢。齿轮箱传动平稳平稳，噪音低〔小于80dB〕，精度高万向联轴器传动，轧辊最大线速30m/min，减速箱采用双轴方式，断电时便于退料。

⑺ 机架和底座经过多次热处理和机加工，确保精度要求。框架和横梁用不锈钢覆盖。

⑻ 轧辊采用油加热，达到工作温度后，温差小于±1度，它配有热油式旋转接头（上海胡敏制造）、不锈钢软金属管。

⑼ 1#，2#，3#，4#，6#辊配有左右电气自动距离调节和电气部件热保护，可调节辊两侧或单独的距离，便于调整板材厚度。调整配有手轮的电机，客户可在断电时手动打开辊。

⑽ 5#辊带手动交叉装置，最大距离调节20mm

⑾ 限位器采用手动调宽装置，材质为铜

⑿ 输出辊带粘辊装置，气密，配有冷却水接头。

4.申请：
定（六）辊压延机适用于生产高档硬质透明PVC片材、彩色PVC片材
片材、软质PVC片材，如食品包装、药品包装等吸塑容器。

5.规格：

电气部分说明：旋钮调节，CPU控制

（1） 频率ABB品牌。

⑵ F（2）变频电机均采用ABB电机。

（3） 电气部分：CPU全部采用西门子

（4） 速度调节：速度调节：机器联动控制和主机控制、辅机控制和主机、辅机单独控制。

	SY-5L 950	SY-5Γ 1050	SY-6Γ 1200	SY-5Γ 1300	SY-5Г1500	SY-5Г1600	SY-5Г1800
滚筒尺寸	Ø320× 950mm	Ø400× 1050mm	Ø400× 1200毫米	Ø450× 1300毫米	Ø510× 1500毫米	Ø560× 1600毫米	Ø610× 1800毫米
排列模式	L型	Γ型	Γ型	Γ型	Γ型	Γ型	Γ型
压延速度	5-25米/分钟	6-30米/分钟	6-30米/分钟	7-35米/分钟	8-40米/分钟	8-45米/分钟	10-50米/分钟
滚筒数量	5.	5.	6.	5.	5.	5.	5.
压延机产品的锡度	0.1-06毫米	0.06- 1.0毫米	0.2-1.2mm	0.08-1.0mm	0.08-1.0mm	0.08-1.0mm	0.08-1.0mm
最大的压延机产品	450- 770mm	610- 820毫米	610- 950mm	610- 1050mm	720-1250毫米	720-1350mm	800-1500毫米
驱动力	45kw	115kw	136kw	170kw	235kw	290千瓦	380kw
热力	90千瓦	210kw	240千瓦	265千瓦	315千瓦	385kw	456kw
容量	250kg/h	450kg/h	500kg/h	650kg/h	800kg/h	1000kg/h	1500kg/h

6.竞争优势：
a、 辊子为热磨钻孔辊，单电机单传动，工作平稳，速度可调。机器采用耐高温的滚柱轴承。密封类型为迷宫式。
B薄膜可无限延伸，工作速度快，生产能力强，质量好，厚度均匀。
C主机设有过辊、预紧、防弯装置，压头调整速度可调，电气部分采用PLC控制。

7.服务：

1.海外安装指南。
2.海外试运行
3.Ovsersea工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.公式和处理支持

8.选项
该系统由五辊压延机、多辊导入装置和辅助冷却机组成


9商业条款
1.付款方式：预付款电汇30%，余款（70%）在装运前电汇支付
2.交付周期：收到预付款后120天
3.运输：集装箱，简单包装（PE膜，托盘）
4.保修期：自机器在买方工厂使用之日起：
（1） 机械部分：12个月
（2） 电气部分：6个月
5.安装和调试
（1） 装运前已进行最新调试
（2） 海外调试和费用将派一至两名技术人员到买方指导调试
如果客户要求，安装和调试设备。
客户支付我们技术人员的费用。
（1） 往返机票
（2） 交通、住宿和通讯费用
（3） 技术人员津贴为每人每天80美元。
（4） 需要一名口译员。
6.备件：
客户需要一年的备件，建议客户购买。（将提供配件清单。）
7.提供英文手册、外形图和基脚图。
