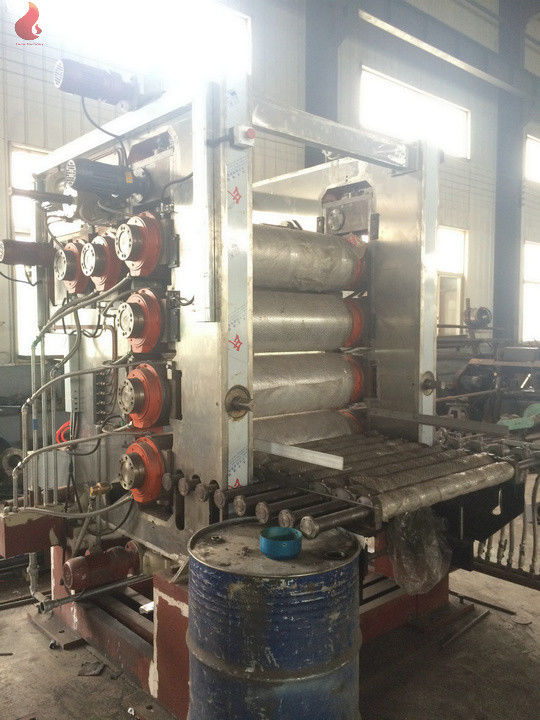

1000kg /H合金冷硬铸铁轧辊五辊压延机，用于Pvc压延工艺

1.介绍的产品

应用程序:	硬质聚氯乙烯	特点:	重量轻，高韧性
产品名称:	PVC压延机	辊数量:	5卷
驱动马达:	变频电机	辊材料:	1#， 2#， 3#， 4#， 5#

2.快速细节：
该日历线能够为不同应用生产各种PVC薄膜和片材产品。csgo竞猜平台该线由φ450×1350mm辊组成“Γ“六辊万年历，150行星挤出机，并配有上下游辅助设备。

SY450-6Г1350六辊塑料万年历机

主要技术规格:

辊筒尺寸:φ 450x1350mm

辊型:Г型

输出方式:上部输出、送料辊、剥离辊在同一侧

传播方向:自定义

滚线速度:3.5~ 35m /Min

辊的距离:0 ~ 40毫米

产品最大厚度:0.08~0.80mm

最大产品宽度:1000mm

主电机功率：4×30kW（2＃，3＃，4＃，5＃卷）

2×22千瓦(1 #、6 #辊)

油加热功率:6x40kw

油泵功率每台5.5KW。

热油泵采用常州武进

主机安全保护:主机机架前后均安装急停按钮，按钮盖采用不锈钢

3.描述

⑴1#、2#、3#辊均为合金冷硬铸铁，辊筒均为离心铸造，冷层厚度相等，辊筒硬度达到HS68-72;1#、2#、3#辊筒均为环钻;4#、5#辊筒均为锻钢钻，辊筒表面热处理后，表面硬度HRC55。辊子表面全指示器运动小于±0.005mm(万年历安装后测试)。

⑵1#、2#、3#轧辊表面镀铬处理，研磨抛光处理，表面粗糙度Ra0.20,4#、5#轧辊表面镀铬处理，研磨抛光，镀铬厚度≥0.10 MM，轧辊表面粗糙度Ra0.05（镜面）

⑶滚筒采用单独传动方式，万向联轴器传动。

⑷驱动电机采用变频电机和控制系统控制，2#、3#、4#辊驱动功率各55kw。1#、5#辊驱动功率45kw。

⑸滚子轴承耐高温，高精度专用滚子轴承(北京轴承厂D级)，采用稀油循环润滑，油泵采用一用一备，采用多管式冷却器冷却润滑油，保护润滑油在最佳冷却条件下工作。轴承也有良好的腔体，可使轴承完全润滑，延长轴承的使用寿命。轴承座和滚子采用含石墨的聚四氟乙烯材料作密封，密封寿命长，减少摩擦损伤，节省电力。润滑管与轴承之间的连接采用金属软管，方便用户更换滚子。

⑹主机采用高精度、小间隙式减速箱传动。本减速箱为塑料万年历机专用减速箱，按国家标准ZBJ19004-88生产，齿轮精度6级，齿轮材料为优质合金钢。齿轮传动平稳，噪音低(小于80分贝)，精度高。万向联轴器驱动，辊线速度最大40米/分钟。减速箱为双轴式，断电后方便返料。

⑺机架、横梁、底座采用结构钢焊接结构，经过数次加热工艺和机械处理，确保精度要求。框架和横梁覆盖不锈钢。

⑻滚筒采用油加热，当达到工作温度时，滚筒表面温度误差±1;配有旋转接头(上海沪敏)、不锈钢软管。

九、1#、2#、3#、5#辊具左右电距调节及最大辊距限制。可单独或一起调整距离。易改变板材厚度。距离调节电机尾部有手动轮，断电时可轻松开启滚轮距离。

4#辊采用电动+液压穿越装置，最大距离20mm。

防料装置采用铜防料板制造，采用双速电机调节宽度。

4.应用程序:
固定(六)辊压延机适用于生产高档硬质透明PVC片材、彩色PVC片材
片材、柔性PVC片材，如食品包装、药品包装等吸塑容器。

5.规格:

电器部分操作说明:旋钮调节，CPU控制

（1）频率ABB品牌。

⑵F(2)型变频电机均采用ABB电机。

（3）电气部件：CPU全部使用西门子

(4)调速:调速:机器联动控制及主机控制、辅机控制、主机、辅机单独控制。

	SY-5L 950	SY-5Г. 1050	SY-6Г 1200.	SY-5Г. 1300	SY-5Г1500	SY-5Г1600	SY-5Г1800
滚子尺寸	Ø320× 950毫米	Ø400× 1050毫米	Ø400× 1200毫米	Ø450× 1300毫米	Ø510× 1500毫米	Ø560× 1600毫米	Ø610× 1800毫米
安排图案	L类型	Г类型	Г类型	Г类型	Г类型	Г类型	Г类型
轧光的速度	5-25m /分钟	6-30m /分钟	6-30m /分钟	7-35m /分钟	8-40m /分钟	8-45m /分钟	10-50m /分钟
辊数量	5	5	6	5	5	5	5
砑光机产品的修补	0.1 -06毫米	0.06 - 1.0毫米	0.2 - -1.2毫米	0.08 - -1.0毫米	0.08 - -1.0毫米	0.08 - -1.0毫米	0.08 - -1.0毫米
最大的与压延产品	450 - 770毫米	610 - 820毫米	610 - 950毫米	610 - 1050毫米	720 - 1250毫米	720 - 1350毫米	800 - 1500毫米
驱动功率	45千瓦	115千瓦	136千瓦	170千瓦	235千瓦	290千瓦	380kw.
加热功率	90千瓦	210千瓦	240千瓦	265千瓦	315千瓦	385千瓦	456千瓦
能力	250公斤/小时	450公斤/小时	500公斤/小时	650公斤/小时	800公斤/小时	1000公斤/小时	1500公斤/小时

6.竞争优势:
a、辊筒采用热磨钻孔辊，单电机单传动，工作速度稳定可调。本机采用耐高温滚柱轴承。密封形式为迷宫式。
b.薄膜无限延伸，工作速度快，生产能力高，质量好，厚度均匀。
c.主机设有过辊、预紧、防弯曲装置，夹紧速度可调，电气部分采用PLC控制。

7.服务:

1.国外安装指南。
2.海外测试运行
3.Ovsersea工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.配方和加工支持

8.选项

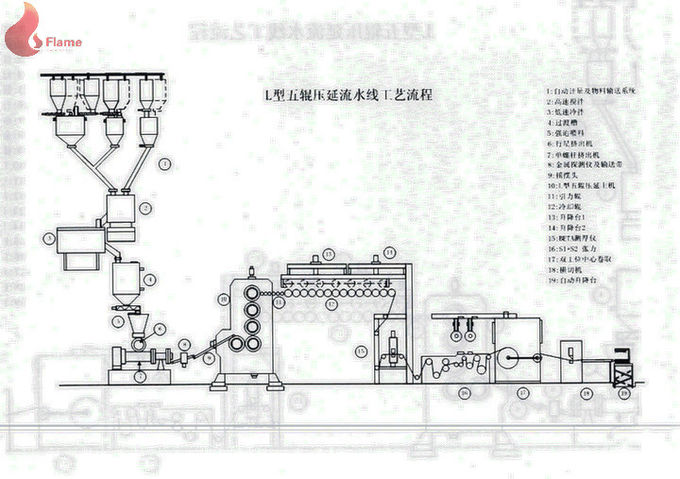

该系统由五辊压延机、多辊引线装置和辅助冷却装置组成


9.商业条款
1.付款方式:30%电汇作为预付款，余款(70%)发货前电汇
2.交货时间:收到预付款后120天
3.运输方式:集装箱、简单包装(PE膜、托盘)
4.质保期:自机器在买方工厂使用之日起:
(1)机械部分:12个月
(2)电气部分:6个月
5.安装和调试
(1)在装运前进行了最新的调试
(2)海外调试及收费1 - 2名技术人员将派往买方指导
根据客户要求进行设备的安装和调试。
客户支付我们技术人员的费用。
(1)往返机票
(2)交通、住宿、通讯费用
（3）一个人为技术人员的津贴为80美元。
(4)需要一名翻译。
6.备件:
客户需要一年的备件，我们建议客户购买备件(将提供配件清单)
7.提供英文手册、外形图和基础图。
