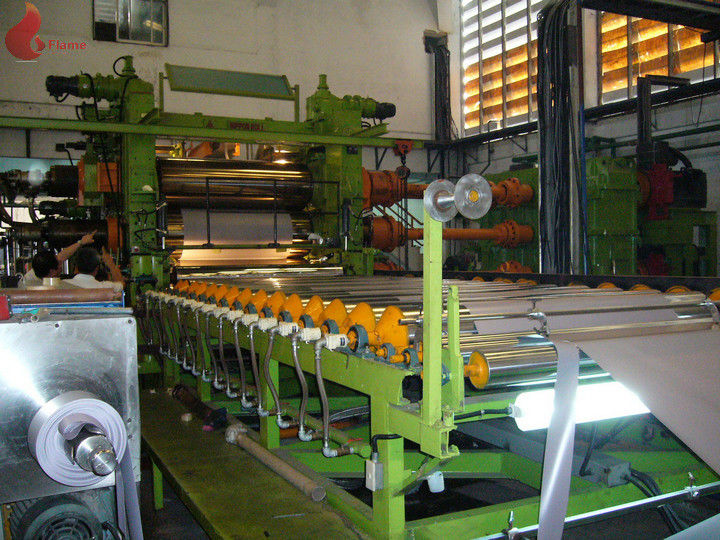

塑料地板4卷压延机耐用旋转接头和软金属管

不。	设备名称	模型	数量（集）
1	热载气炉	CGL YQL（W）-1500（125）y	1
2	PVC自动计量系统		1
3.	搅拌机单位	SRL-Z800 / 1600A	1
4.	过渡筒仓系统
5.	行星和挤出机	PRE-220/250	1
6.	摆动式输送机	ys-200.	1
7.	四辊Γ砑光机	SY610-4Γ1830	1

应用程序：

四个辊压延机主要用于模糊线，用于制造诸如横幅等软PVC产品。csgo竞猜平台

服装包装袋、包装膜、塑料地板、PVC人造革等。

主角

SY610-4Γ1830型型四辊压延机和辅助设备

A. Calender（主机）

1.压延机:上料下料，辊径Ф610 mm，辊面宽度1830mm，周围钻孔，油加热，压延机线速5-50m/min。从压延机的辊筒中出来的工件有辊筒距离显示装置的间隙。正确的驾驶。

滚筒

2.1#和2#轧辊均为冷铸合金轧辊及周边钻孔，表面硬度HS68-74℃，轧辊表面镀硬铬精磨，镀层厚度0.1mm，轧辊表面粗糙度Ra = 0.05μ，表面综合精度0.01mm;

3 #和4 #辊材料合金锻件探伤处理,卷的表面镀硬铬,涂层厚度0.18毫米,硬度> HRC60°辊,表面粗糙度Ra = 0.01μ,表面综合精度0.05毫米,轧辊表面温度不少于230°C,轧辊表面温度误差±1°C;

1-4＃辊表面没有中间高度，1-4个＃滚筒全周围钻孔，辊表面镀铬没有针孔，滚筒抛光和工艺脱气后细磨后脱气。

3＃和4＃滚子硬铬电镀后加工后。

轴承

3.轴承使用Wafangdian生产锥形轴承，轴承基座使用韧性熨斗。

传输和电力

4. 1＃滚子和4＃滚子的驱动力量：55kW（在这款压延机主和辅助设备中使用交流电机），剩下的2＃和3＃卷：75kW电源。主要和辅助可以通过联系和划分进行调度速度。（日历配备了买家购买的UPS设备的停电紧急打开装置）。Calender的电机采用交流电机调速，西门子播种机，日本Yaskawa州长，其他电器采用上海施耐德。

可控音高

可控俯仰装置：在1,2和4＃滚子设置。3＃滚子是固定辊。

轴穿过

5.压延机3#辊装轴交叉装置，交叉调节20mm，调节速度3mm/min，驱动驱动:两端采用三相制动电机的行星减速器、蜗轮蜗杆，利用调节主轴来控制交叉量，主轴与轴承座之间采用万向球接头头，另一端采用万向球接头头与液压缸连接，液压缸是用来定位和消除传动部件间隙的。

预先弯曲

6. 4＃滚子具有预装配装置，安装在4＃滚子的主轴承外部，正弯曲，体现液压缸，弯曲量可调节，通过调节液压，最大弯曲量。相当于辊高0.05mm。

架子

7.压延架架采用热处理后40mm钢板焊接，然后整理，滚筒面和机架壁打开文件15厘米，不锈钢架。汽提辊和4辊之间的距离为5mm。

润滑

8.滚动轴承润滑采用薄油强制循环润滑装置，滚动轴承和弯曲轴承润滑，自动循环，双泵系统(一泵工作，一泵备用)，压力保护，每路流显示，润滑油自动温度控制(自动加热和冷却)，油温过热保护，工作时工作及备用泵可切换。轴承润滑与Ф660 × 2300相同。

液压

9.液压：用于轧辊弯曲，轴交叉和压花装置的单独的液压站组，采用可变油泵两组（一个用于工作，一个用于备用，可以在工作时互相交换）。通过液压弯曲和压花，可手动可调节，以及压力显示，液压站标准配置。

加热

10.压延机加热系统4套，每个滚轮需要1套，油加热油泵电机功率5.5KW;当油加热时，每个滚筒配有两组智能比例阀控制油温，最高加热温度230℃，精度±1℃。带水冷却装置。

罢工板

11.装置:1#和2#辊组打击板装置，由电机减速机驱动螺丝螺母再带动打击板，两端可单动或联动，与打击板接触的滚筒和打击板均为铜制。一根螺杆二根光杆。

紧急制动器

12.紧急制动:机架安装4套，操作台安装急停开关，当发生急停时，滚子旋转小于90°(空载和最高速度)，滚子高速张开夹紧。

规格：

类型	SY-4ΓФ560 x1830	SY-4γФ610x2030	SY-4ΓФ660 x2300	SY-4γФ760x2800	SY-4γФ860x4000.
滚筒规格（mm）	ф560x1830	Ф610 x2030	Ф660 x2300	Ф760x2800.	Ф860x4000.
轧制产品厚度（mm）csgo竞猜平台	0.08-0.8	0.08-0.8	0.08-0.8	0.08-0.8	0.09-0.35.
宽度轧制产品（mm）csgo竞猜平台	1400 - 1550	1600-1750.	1900-2050.	2300-2500.	3000-3200.
主电机功率(千瓦)	45kwx2;55KWX2.	55 kwx2;75年kwx2	75kwx2;90KWX2.	90kwx2;110KWX2.	110kwx2; 150kwx2.

安装调试服务:

1.合同确定后，卖方提供厂房平面图、基础图、胶辊图、方轴图及各种胶辊图。所有操作手册也由卖方提供。

2.卖方将派3-4名技术人员为买方指导安装调试;

3.买方应提供备用的管道和电线，卖方只提供其规格或型号。

其他条款:

1.交货期:确认联系后共6个月。

2.付款方式:电汇总金额的30%作为定金，发货前电汇总金额的70%。

3.零配件:卖方免费提供一套无价值易损件。卖方还建议买方再购买一套能使用一年的备件。卖方在交货前将备品备件清单展示给买方供其选择。

4.外观和颜色：机器的外观和颜色基于卖方的标准。当然，我们也可以根据买方的要求定制。

5.电力：以上报价基于380V / 50Hz。定制电力要求将有一些额外费用和扩展生产时间。

6.保修期：

6-1。机器：成功调试后一年;

6 - 2。电气元件:调试成功后6个月。

7.国外调试服务和成本：

7 - 1所示。卖方将派遣3 - 4名技术人员(按买方要求可达)到买方指定地点指导设备安装和调试服务;

7 - 2。买卖双方应承担相应费用，具体如下:

7-2-1。在中国的费用由卖方负责，但签证费用除外;

7-2-2。买方负责外国和签证费用的费用。此费用包括但不限于以下内容：

一种。往返机票;

湾商务旅行中的交通，膳食，住宿和沟通费;

C。津贴（人力费）每人每天80.00美元（天计算：从商务旅行返回到中国的日期的总日）;

翻译:为方便卖方技术人员现场工作沟通，并顺利完成任务，买方应聘请一名翻译。否则卖方将额外派一名翻译过来。买方应负责这笔费用(见发票)。
