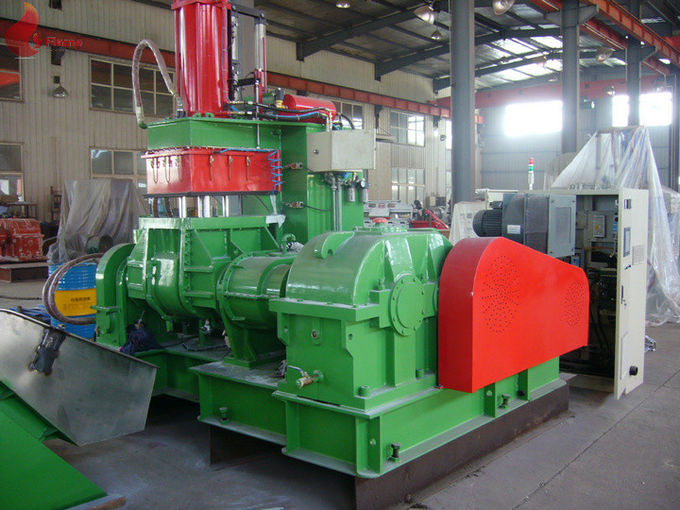

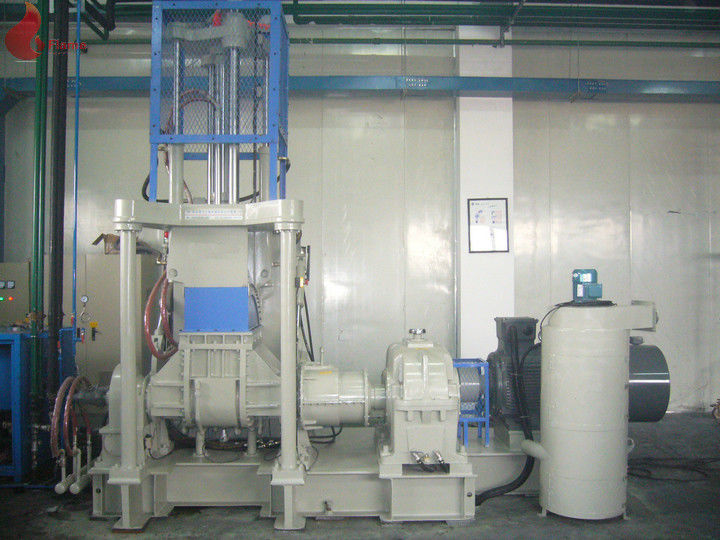

硬齿表面齿轮箱频率控制橡胶内部搅拌机耐磨转子NL-110L

1.产品介绍

硬齿面齿轮箱频率控制耐磨转子NL-110L橡胶密炼机

姓名	分散捏合机混合器	冷却方式	冷却水
类型	Tumblet类型	特征	它主要用于橡胶混合。
转子	镀铬和合金硬盘电极
材料	铸钢	连接方式	耦合器
容量	大约100-140kg /单位	证书	ISO，CE

2.描述：

项目	姓名	规格
1	应用	对于橡胶混炼
2	有效的能力	83L.
3.	总容量	110L.
4.	喂养类型	从前后饲养（根据客户需求设计）
5.	温度调整	水冷却或其他
6.	一批的能力	约100-140kg（根据生产工艺）
7.	一批时间	5-10min.
8.	主要电机	160KW交流
9.	转子类型	双风扇的角落
10.	混合轴速度	0-45RPM（换能器）

它由主体焊接在W和两侧板的形状的高质量钢板。它是用于冷却或加热的夹克设计。内部用硬铬镀层或通过用碳化物合金焊接而建立。

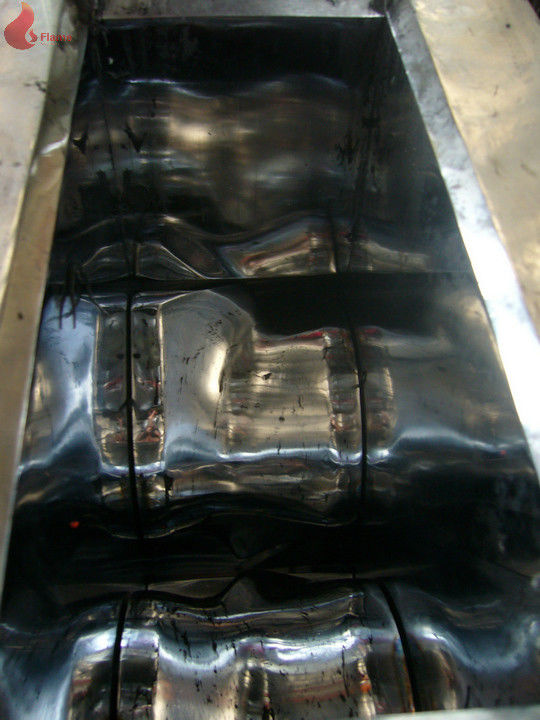

这是班伯里类型。转子轴具有孔和径向孔，通过在顶部和端面上用碳化物合金焊接，然后研磨，抛光和镀硬铬来构建机翼。

3.设备列表

a.Discharging设备

A-1的结构混合蜗轮结构的室

A-2倾斜角度最大。110°〜135°

A-3倾斜电动机3HP马达与制动器（东源马达）+行星式变速箱

湾索具设备

B-1主电机160千瓦6P，AC（东源马达）

B-2换能器160kw（三菱）

B-3皮带索具C皮带由顶部质量橡胶制成

B-4的齿轮箱全封闭，硬齿面与研磨处理，减速比16：1

B-5差动齿轮差动齿轮组用于前后搅拌机轴，差速比1：0.75

C。匹配管道

C-1混合室中，旋转轴，压力罩是水冷却管的，入口和出口管道的大小为01。

天。电动柜子

D-1橱柜的地板型

d-2电气设备和控制设备是根据国家标准

d-3电气柜根据您客户的需求设计

D-3-1电机启动循环

d-3-2温度设定，显示和自动地控制。

d-3-3 PLC + 10” 的一组（泰达品牌在台湾），在时间显示技术的曲线，下载技术参数，提供班伯里密炼机的操作步骤。各种处方的程序设置可用。操作完全根据提示人机界面，并以避免人为忽略该错误操作。程序内容由买家设定。各种手动旋钮得以保存。

4.应用：

它被广泛用于混合橡胶，塑料等橡胶与塑料材料。

5.主要技术参数：

类型	nl-10l.	NL-20L.	nl-35l.	nl-55l.	NL-75L	nl-110l.	NL-150L
主要电机功率（kW）	22.	37.	55.	75.	110.	160.	220.
气缸直径（mm）	Ф160	Ф200.	Ф250.	Ф300	ф350.	Ф420	Ф500
馈送模式（前/后）	前型	前/后式
重量（kg）	2300	4200	6500.	8500.	10600.	14000.	20000
安装尺寸（mm）	2150x1350x2200	2350x1550x2400	2570x2180x2570	3370x2460x3180	3550x2560x3220	4245x2950x3380	4580x3200x4100

6.竞争优势：

1主要电气部件是三菱

2油压单元：与主电机保护智能油通道坐标（从台湾油压系统）

3个完整机器的轴承采用TWB品牌美国。

4型齿轮减速器型，耐齿，在江阴，中国制造

5冷却水泵是台湾广泉品牌

6混合轴采用20crMo NicrMo合金钢锻造产品，易损件被进一步熔接，穿着耐从西德进口钢材，然后用电镀处理。

7搅拌罐主体采用耐用抗抗合金 - 钢整体铸，剪切前线进一步焊接，耐磨锋利的钢制德国进口，然后用硬镀处理。混合罐一直互相互相，强制循环。

8侧壁防漏采用高科技材料 - 环氧类高压压铸，具有耐磨，易于修复，化学反应耐药。

9压力盖采用“M”结构，使橡胶均匀地混合。

10当混合罐的位置工作时，油缸稳定地定位。

11搅拌机轴采用更新的三叶片，扩散良好。与传统的双叶片相比，电气可以节省3-5％

7.服务：

1.海外安装指南。
2.海外测试运行
3.海外工人培训
4.技术支持
5.供应备件
6.技术操作支持
7.公式和处理支持

8.选项
两个转子混合器的相对旋转，从进料口钳到由转子挤压，并通过上方的顶部PIEN并列辊间隙剪切，后辊隙的材料被分成两个部分，沿腔室壁与之间的间隙分别转子之前和返回到辊隙above.In环绕一周的旋翼流后，材料通过剪切和摩擦作用，化妆橡胶温度急剧上升，较低的粘度的影响，在该化合物提高了润湿性的橡胶的表面上，使橡胶和化合物表面的良好接触。

9.商业条款

安装和调试服务：
1.合同确认后，卖方将提供研讨会，基础图表和橡胶滚筒，方形轴和各种滚筒图表的计划。所有操作手册也将由卖方提供。
2.卖方将发送3-4名技术工人来指导买方的安装和调试;
3.买方应提供备用管道和电线，与卖方只是通知：规范或他们的模型。

其它方面：
1.交货期限：联系确认完全6个月后。
2.付款：预先支付总金额的30％，以支付前的T / T总额的70％。
3.备件：卖方将免费提供一套无价值的弱势件。卖方还建议买方购买一套备用部分，符合一年的使用。卖方将在交付前向买家展示备件列表。
4.外观及颜色：外观和机器的颜色是基于卖方的标准。当然，我们也可以根据买家的要求定制。
5.电力：以上报价基于380V / 50Hz。定制电力要求将有一些额外费用和扩展生产时间。
6.保修期：
6-1。机器：成功调试后一年;
6-2。电器元件：6个月调试成功后。
7.国外调试服务和成本：
7-1。卖方将向买方指定设备安装和调试服务指导的地方向该地区发送三个或四名技术人员（或更多作为买家的请求）;
7-2。买方和卖方应承担其相应的费用如下：
7-2-1。卖方负责在中国，除签证费的费用成本;
7-2-2。买方负责外国和签证费用的费用。此费用包括但不限于以下内容：
一种。往返机票;
湾商务旅行中的交通，膳食，住宿和沟通费;
C。津贴（人力费）每人每天80.00美元（天计算：从商务旅行返回到中国的日期的总日）;
天。译者：买方应雇用卖方的技术工人翻译方便野外工作的沟通，并圆满完成了任务。否则卖家会发送一个额外的翻译。买方应负责该成本的（参照〜d）。
