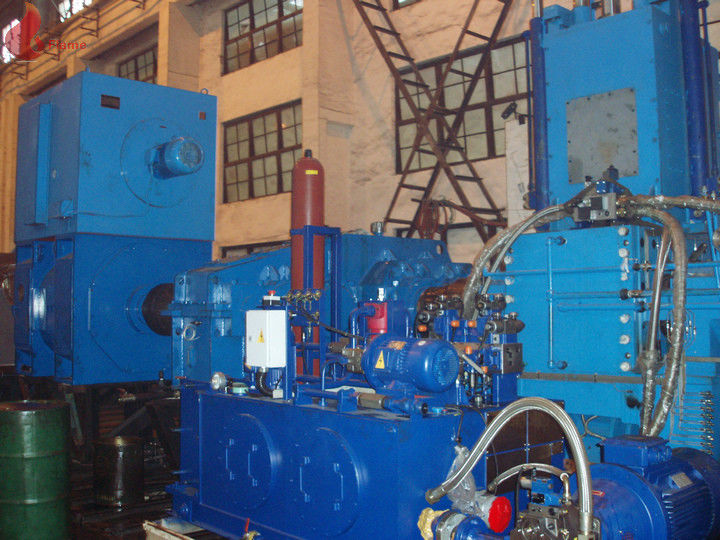

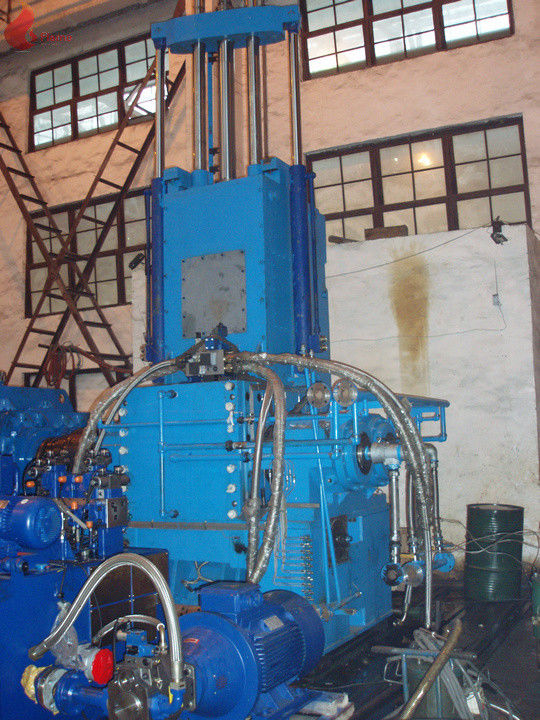

四翼7500kg / h合金钢铸造班伯里内部密炼机FM-410型

1.介绍的产品

四翼7500kg / h合金钢铸造作为全密封型FM-410班伯里内部搅拌机

的名字	密炼机	冷却方式	冷却水
类型	下门及内部	功能	它主要用于橡胶混合。
转子	镀铬和合金堆焊电极
材料	铸钢	连接方式	万年人
尺寸	8390毫米×4600毫米×6087毫米	证书	ISO，CE

2.描述：
混合室具有集成的施工，混合室的变形/后壁可以直接拆卸而无需拆下送料装置和RAM，允许维护方便。混合室内的内部是用硬抗电阻合金焊接的堆叠，之后接受接地完成有助于长的使用寿命。混合室的叶片/后壁是钻孔的周边孔，以有效地传递热量。

3.设备清单

不。	规范
01	驱动模型	有待确认
02	转子形状	四翼
03	混合室总容积(L)	412L.
04	填充因数	0.75
05	工作容积(左)	309升
06	转子速度（r / min）	6-60
07	电机功率（kW）	2×1250千瓦
08	冷却水消耗(m³/h)
	混合器	55t / h.
	齿轮箱	12t / h.
	电动机	17t / h.
09	冲压件对胶料的压力(MPa)	马克斯0.63
11	最大限度。生产能力 (橡胶重力1.2)	7.5 t/h(重力1.2)
12	电源	主电机:690V，交流50hz 3 Ph;辅助机械:380V，交流50hz 3Ph。
13	外形尺寸(毫米)	8390×4600×6087
14	总重量（不包括电机和变速箱）	102吨

4.应用程序:用于橡胶混炼。

5.主要技术参数:

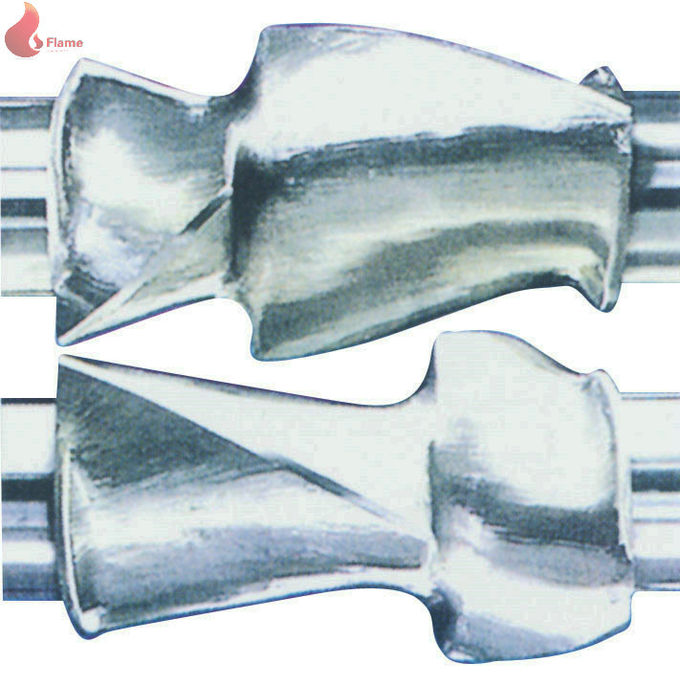

互相啮合的转子

模型	XM-90E.	XM-135E.	XM-160E.	XM-190E.	XM-270E.	XM-320E.
总量（L）	87.	139	160	195.	250	320.
填充系数	0.65	0.65	0.65	0.65	0.65	0.65
转子速度（r / min）	6-60	6-60	5-50	6-60	4-40	6-60
最大压力压力（MPa）	0.6	0.6	0.6	0.6	0.6	0.6
主要电机功率（kW）	520.	750.	750 - 800	1250	1250-1500.	1680.
总重量（kg）	23000年	31,500	36,000.	45,000.	59000年	70000年

切向转子

模型	xm - 1.5	XM-50	xm - 80	XM-110E.	XM-160E.	XM-255E.	XM-270E.	xm - 410 e
总量（L）	1.5	50	80	110	160	250	270	400.
填充系数	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8	0.6 - -0.8
转子速度（r / min）	0-80	4-40	4-40	4-40	4-40	20.	4-40	6-60
最大压力压力（MPa）	0.3	0.27	0.37	0.58	05	0．24	0.52或0.6	0.52或0.6
主要电机功率（kW）	37	90.	200.	250	500.	1250	1250	1250×2
总重量（kg）	2,000	16000年	22日00	29,000.	36,000.	55000年	59000年	78,000.

6.竞争优势：

进料装置及闸板

送料装置由左/右侧壁、前/后侧壁、上/下侧壁、送料门和控制送料门开启或关闭的气缸组成。送料门两侧均设不锈钢板。加料口尺寸较大，缩短加料时间。

喂料系统位于搅拌室顶部，各部分由高强度螺杆连接。在料斗喉部位置，混合室和侧壁板上有可更换的耐磨板。

送料门后侧的端口用于喂养黑碳。白色填充物有另一个开口窗。

滑枕固定在进料装置的顶部，由滑枕、活塞杆、气缸和密封件组成。在滑枕四方用螺丝固定四根减摩棒，其橡胶接触区堆焊一层坚硬的抗磨层。滑枕采用冷却水导流，并配备维护安全装置。

橡胶化合物的RAM压力可根据橡胶化合物的加工要求调节。液压压锤控制将与PLC控制系统进行。

RAM的上下行程时间不超过6岁

滑枕的上、下、下、下和清洗位置均由无触点限位开关控制。

放电装置和液压控制系统

放电装置包括放电门，旋转缸和闩锁装置等。

放电门型：翻转式。放电门的打开和紧密动作由带齿轮架旋转圆筒驱动。在密切位置，通过闩锁圆筒通过锁定鞋锁定放电门。

在混合过程中，闩锁滑块将大多数橡胶化合物压力放入放电门，具有倾斜的锁定接触表面，该接触表面接收硬化处理，适用于长期服务时间和便利性维护。

卸料门顶部橡胶接触面堆焊一层坚硬的抗电阻合金。外围设有冷却孔，介质从出料门轴的内孔输入，形成加热和冷却的循环回路。

当放电时，旋转圆筒的放电门以165°的角度开口。

卸料门和锁扣装置由液压系统驱动，液压系统分为主回路、保压回路和故障手动泵回路。保压回路由蓄能器驱动。卸料门在工作状态下应自动开启。当电动泵不工作时，可改用手动泵打开排料门。

主泵，关闭 - 坯比比例阀，电磁阀定向阀，溢流阀，还原阀门全部采用进口产品。csgo竞猜平台

驱动单元

内部混合机传动装置由交流电机、变频器、齿轮箱、柔性联轴器、鼓形齿轮联轴器等组成。变速箱为全硬齿型。所有从动齿轮和速比齿轮装入变速箱。具有自冷却润滑循环过滤系统，具有流量、压力、温度检测报警装置。减速机使用寿命长，噪音低。

高压互感器不包括在内。

润滑系统

内部搅拌机具有成熟的自动润滑系统，其具有两个用于润滑油的油泵，供应最大供油压力63MPa。

泵的油箱配有上/下橡胶水平仪表。

供油管配有电磁阀，通过上/下橡胶水平仪自动控制供油。两个泵有低报警。

润滑系统可分为以下几个部分:

加工为转子密封区静、动磨损环连续供油的油泵。

处理转子密封区域回路间隙油泵供油，供油量由三菱变频调速器调节。空载时停止供油。

温度测量

可通过固定在下落门顶部的防电阻热电偶传感器来获得可靠的温度测量。

主机轴承温度巡逻试验12点;2对于主电机轴承，4用于主机轴承，4个用于磨损环，2用于齿轮箱输入轴

7.服务：

售前服务

为客户提供完善的技术咨询，让客户更多地了解产品和行业的发展。我们根据产品，天气条件和工厂环境等要求为客户提供合适的报价。对于没有经验或不了解设备的客户，我们可以提供技术咨询和市场趋于推荐高质量的设备，技术配方和整个植物布局方案。

生产和交付

提供生产进度跟踪。我们将定期发送邮件以告知客户设备的过程，以便客户可以放心。客户还可以为设备提供有价值的意见。当机器完成后，我们将邀请客户检查和调试。发货后，我们将告知客户运输条件和时间，以便客户可以准备好。

安装和调试

为了消除调试问题，我们可以派技术人员进行安装调试。当设备出现问题时，我们可以在接到客户通知后24小时内提供解决方案。如有必要，我们将派工程师或让当地代理商到现场解决问题。

售后服务

设备保修期：机器一年，电器六个月。在保修期内，我们提供免费的技术支持和配件。保修期结束后，我们还为免费和最低价格提供技术支持。

8.选项
具有相互啮合转子的内部搅拌器可用于塑化，混合和最终混合树脂，橡胶，塑料和用于硬橡胶制品，密封件，模具，PVC以及各种塑料制品的材料的其他材料。csgo竞猜平台特别适用于混合橡胶和塑料，橡胶化合物和短纤维填充物的混合物，以及用于塑化，混合和最终混合热敏橡胶组分。

9.商业条款
1.付款方式:30%电汇作为预付款，余款(70%)发货前电汇
2.领涨时间：收到预付款后60天
3.运输：容器，简单的包装（PE电影，销售）
4.Warranty时期：从使用机器的当天在买方的工厂中：
（1）机械部件：12个月
(2)电气部分:6个月
5.安装和调试
（1）委托将在发货前进行
(2)海外调试和收费
一个或两个技术人员将被发送到买方，以指导客户要求的安装和调试。
客户需要支付我们技术人员的费用。
（1）往返飞机票
(2)交通、住宿、通讯费用
（3）一个人为技术人员的津贴为80美元。
（4）需要翻译。
6.备件：
客户需要备件一年，我们建议客户应该购买备件。（将提供配件清单。）
7.提供英语手册，套管图绘制和脚踏图。
