塑料地板4辊压延机耐用，可旋转接头和软金属管

不。	设备名称	模型	数量(套)
1	热载气炉	# YQL (W) -1500 (125) Y	1
2	PVC自动计量系统		1
3.	混合单元	SRL-Z800/1600A	1
4	过渡筒仓系统
5	行星和挤出机组	PRE-220/250	1
6	摆动式输送机	y - 200	1
7	四辊Γ砑光机	SY610-4Γ1830	1

应用程序:

四辊压延机主要应用于PVC软质产品的压延生产线上。csgo竞猜平台

服装包装袋、包装膜、塑料地板、PVC人造革等。

主要人物

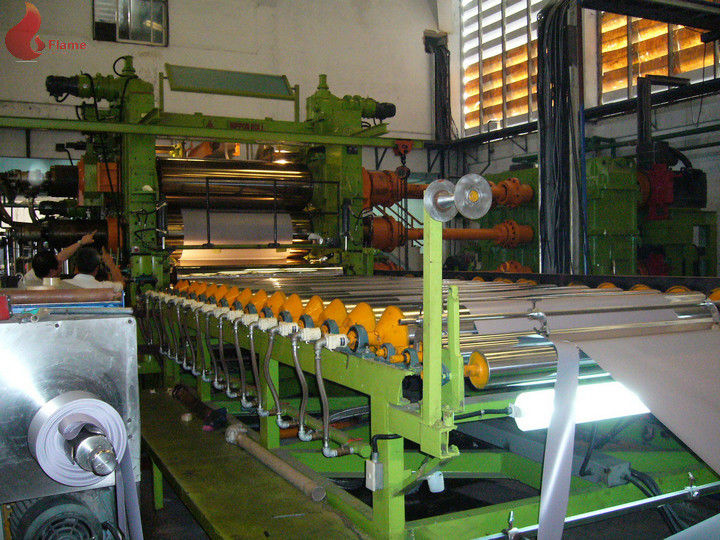

SY610-4Γ1830型四辊压延机及辅助设备

A.砑光机(主机)

1.压延机:上料下料，辊径Ф610 mm，辊面宽度1830mm，周围钻孔，油加热，压延机线速5-50m/min。从压延机的辊筒中出来的工件有辊筒距离显示装置的间隙。正确的驾驶。

辊

2.1#和2#轧辊均为冷铸合金轧辊及周边钻孔，表面硬度HS68-74℃，轧辊表面镀硬铬精磨，镀层厚度0.1mm，轧辊表面粗糙度Ra = 0.05μ，表面综合精度0.01mm;

3 #和4 #辊材料合金锻件探伤处理,卷的表面镀硬铬,涂层厚度0.18毫米,硬度> HRC60°辊,表面粗糙度Ra = 0.01μ,表面综合精度0.05毫米,轧辊表面温度不少于230°C,轧辊表面温度误差±1°C;

1-4#罗拉表面无中间高度，1-4#罗拉四周均有钻孔，罗拉表面镀铬无针孔，罗拉经过打磨后工艺脱气。

3#和4#辊经热轧加工后镀硬铬。

轴承

3.轴承采用瓦房店生产的圆锥轴承，轴承座采用球墨铸铁。

传输和电力

4.压延机1#辊、4#辊驱动功率:55KW(本压延机主、辅设备采用交流电机)，其余2#、3#辊驱动功率:75KW。主、辅可联动调速，也可分步调速。(台历配备停电应急开启装置，UPS设备由买方采购)压延机电机采用交流电机调速，西门子贝德电机，日本安川调速器，其他电器采用上海施耐德。

可调螺距

可调螺距装置:设置在1、2、4#辊上。3 #辊为固定辊。

轴穿过

5.压延机3#辊装轴交叉装置，交叉调节20mm，调节速度3mm/min，驱动驱动:两端采用三相制动电机的行星减速器、蜗轮蜗杆，利用调节主轴来控制交叉量，主轴与轴承座之间采用万向球接头头，另一端采用万向球接头头与液压缸连接，液压缸是用来定位和消除传动部件间隙的。

Pre-bending

6.4#辊具有预紧装置，安装在4#辊主轴承的外侧，积极弯曲，通过液压缸体现弯曲，弯曲量可调，通过调节液压体现，最大弯曲量相当于辊高0.05mm。

架

7.压延机机架采用40mm钢板焊接后热处理再精加工，机架辊面与机架壁按轴承开档15cm，不锈钢机架。剥离辊与4#辊间距5mm。

润滑

8.带薄油强制循环润滑装置的滚子轴承用于滚子轴承和弯曲轴承润滑，自动循环，双泵系统（一个泵为工作和一个泵备用），压力保护，每条道路流程，润滑剂自动化温度控制（自动加热和冷却），油温过热保护，工作和备用泵在工作时可以切换。轴承润滑与Ф660×2300相同。

液压

9.液压:一套独立的弯辊、轴交叉、压花装置液压站，采用可变油泵两套(一套工作，一套备用，工作时可相互切换)。压花辊采用液压压花，可手动调节，并带压力显示，液压站标准配置。

加热

10.压延机加热系统4套，每个滚轮需要1套，油加热油泵电机功率5.5KW;当油加热时，每个滚筒配有两组智能比例阀控制油温，最高加热温度230℃，精度±1℃。带水冷却装置。

前锋板

11.装置:1#和2#辊组打击板装置，由电机减速机驱动螺丝螺母再带动打击板，两端可单动或联动，与打击板接触的滚筒和打击板均为铜制。一根螺杆二根光杆。

紧急刹车

12.紧急制动:机架安装4套，操作台安装急停开关，当发生急停时，滚子旋转小于90°(空载和最高速度)，滚子高速张开夹紧。

规格:

类型	SY-4ΓФ560 x1830	SY-4ΓФ610 x2030	SY-4ΓФ660 x2300	SY-4ΓФ760 x2800	SY-4ΓФ860 x4000
滚子规格(毫米)	Ф560 x1830	Ф610 x2030	Ф660 x2300	Ф760 x2800	Ф860 x4000
轧制产品厚度(mm)csgo竞猜平台	0.08 - -0.8	0.08 - -0.8	0.08 - -0.8	0.08 - -0.8	0.09 - -0.35
宽度轧制产品(mm)csgo竞猜平台	1400 - 1550	1600 - 1750	1900 - 2050	2300 - 2500	3000 - 3200
主要电机功率（kW）	45 kwx2;55 kwx2	55 kwx2;75年kwx2	75 kwx2;90年kwx2	90 kwx2;110年kwx2	110年kwx2; 150 kwx2

安装调试服务:

1.合同确定后，卖方提供厂房平面图、基础图、胶辊图、方轴图及各种胶辊图。所有操作手册也由卖方提供。

2.卖方将派3-4名技术人员为买方指导安装调试;

3.买方应提供备用的管道和电线，卖方只提供其规格或型号。

其他条款:

1.交货期:确认联系后共6个月。

2.付款：预先支付总金额的30％，以支付前的T / T总额的70％。

3.零配件:卖方免费提供一套无价值易损件。卖方还建议买方再购买一套能使用一年的备件。卖方在交货前将备品备件清单展示给买方供其选择。

4.外观及颜色:机器外观及颜色以卖方标准为准。当然，我们也可以根据客户的要求定做。

5.电力:以上报价为380V/50Hz。因客户订制的电力需求，将收取额外费用及延长生产时间。

6.保修期:

6 - 1。机器:调试成功后一年;

6 - 2。电气元件:调试成功后6个月。

7.国外承担的调试服务及费用:

7-1。卖方将向买方指定设备安装和调试服务指导的地方向该地区发送三个或四名技术人员（或更多作为买家的请求）;

7 - 2。买卖双方应承担相应费用，具体如下:

7-2-1。在中国的费用由卖方负责，但签证费用除外;

7-2-2。买方负责在国外的费用和签证费用。此费用包括但不限于以下内容:

一个往返机票;

b.出差期间的交通费、餐费、住宿费、通讯费;

c.津贴(人工费)每人每天80美元(以天计算:自出差回国之日起累计天数);

翻译:为方便卖方技术人员现场工作沟通，并顺利完成任务，买方应聘请一名翻译。否则卖方将额外派一名翻译过来。买方应负责这笔费用(见发票)。
