四、五、六辊压延机，Pvc片材生产线

四、五、六辊压延机，Pvc片材生产线

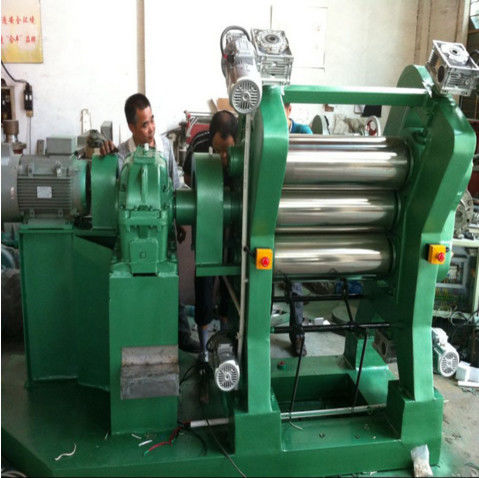

SY450-6Г1350六辊塑料万年历机

主要技术规格:

辊筒尺寸:φ 450x1350mm

辊型:Г型

输出方式:上部输出、送料辊、剥离辊在同一侧

传播方向:自定义

滚线速度:3.5~ 35m /Min

辊的距离:0 ~ 40毫米

产品最大厚度:0.08~0.80mm

最大产品宽度:1000mm

主电机功率:4×30kw(2#、3#、4#、5#辊)

2×22千瓦(1 #、6 #辊)

油加热功率:6x40kw

油泵功率每台5.5KW。

热油泵采用常州武进

主机安全保护:主机机架前后均安装急停按钮，按钮盖采用不锈钢

3.描述

技术规范

⑴1#、2#、3#、4#轧辊均为合金冷硬铸铁轧辊，轧辊采用离心铸造，合金冷层均匀，轧辊表面硬度达到HS68-72;1#、2#、3#、4#轧辊均为圆弧钻轧辊，5#、6#轧辊均为锻钢钻轧辊，轧辊表面热处理后，轧辊表面硬度达到HRC55。辊子表面全指示器运动小于±0.005mm(万年历安装后测试)

⑵1#、2#、3#、4#辊表面镀铬处理、研磨抛光处理。镀铬厚度≥0.10MM，表面粗糙度Ra0.20,5#、6#辊表面粗糙度Ra0.05(镜面)

⑶滚筒采用单独传动式，万向联轴器传动

⑷驱动电机采用变频电机及控制系统，2#、3#、4#、5#辊驱动功率各为30kw。1#、6#辊驱动功率各22kw。

⑸滚动轴承为耐高温、高精度滚子轴承(北京轴承公司，D级精度)，采用稀油循环润滑方式，采用多管式冷却器冷却润滑，在最佳工况下保护润滑油。另外轴承底座有较好的腔体，能充分润滑滚子轴承，延长轴承寿命。轴承座与轧辊之间的密封材料采用含石墨的聚四氟乙烯，密封寿命长，主机摩擦功率损失小，充分节约电力消耗。润滑油管与轴承座之间的连接也采用软金属管，方便用户更换滚轮。

⑹主机采用高精度、小间隙减速箱传动，这是专门用于塑料万年机的，按国家标准ZBJ19004-88生产。齿轮精度为6级磨齿，齿轮材料为优质合金钢。齿轮箱传动平稳，噪音低[小于80分贝]，精度高。万向联轴器传动，最大线速30米/分钟。减速箱为双轴式，断电后方便物料回程。

⑺机架和底座经过多次热处理和机加工，确保精度要求。框架和横梁覆盖不锈钢。

⑻轧辊采用油加热，当达到工作温度后，温差小于±1度时，附有热油式旋转接头(上海沪民制造)，不锈钢软金属管。

九、1#、2#、3#、4#、6#辊具左右电动自动调整距离及电器热保护，可左右或分开调整辊距，便于调整薄板厚度。马达配有手轮调节，断电时可手动开卷。

5#辊有手动穿越装置，最大距离可调20mm

停机量规采用手动调节宽度，材料采用铜质

十二、输出辊采用粘辊装置，气动紧密，配有冷却水接头。

4.应用程序:
固定(六)辊压延机适用于生产高档硬质透明PVC片材、彩色PVC片材
片材、柔性PVC片材，如食品包装、药品包装等吸塑容器。

5.规格:

电器部分操作说明:旋钮调节，CPU控制

(1)频率ABB品牌。

⑵F(2)型变频电机均采用ABB电机。

(3)电气部分:CPU全部采用SIEMENS

(4)调速:调速:机器联动控制及主机控制、辅机控制、主机、辅机单独控制。

6.竞争优势:
a、辊筒采用热磨钻孔辊，单电机单传动，工作速度稳定可调。本机采用耐高温滚柱轴承。密封形式为迷宫式。
b.薄膜无限延伸，工作速度快，生产能力高，质量好，厚度均匀。
c.主机设有过辊、预紧、防弯曲装置，夹紧速度可调，电气部分采用PLC控制。

7.服务:

1.国外安装指南。
2.海外测试运行
3.Ovsersea工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.配方和加工支持

8.选项
该系统由五辊压延机、多辊引线装置和辅助冷却装置组成


9.商业条款
1.付款方式:30%电汇作为预付款，余款(70%)发货前电汇
2.交货时间:收到预付款后120天
3.运输方式:集装箱、简单包装(PE膜、托盘)
4.质保期:自机器在买方工厂使用之日起:
(1)机械部分:12个月
(2)电气部分:6个月
5.安装和调试
(1)在装运前进行了最新的调试
(2)海外调试及收费1 - 2名技术人员将派往买方指导
根据客户要求进行设备的安装和调试。
客户支付我们技术人员的费用。
(1)往返机票
(2)交通、住宿、通讯费用
技术人员的津贴是每人每天80美元。
(4)需要一名翻译。
6.备件:
客户需要一年的备件，我们建议客户购买备件(将提供配件清单)
7.提供英文手册、外形图和基础图。
