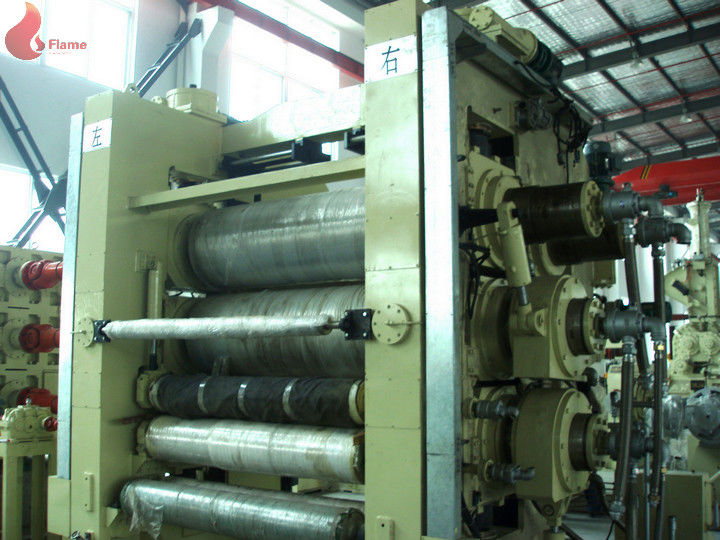

人造皮革PVC压延机高精度/ 4辊压延机

产品名称：

压延机

人造的L.伊瑙机器4卷压延机器防磨料高精度

主角：

SY-4г24“×80”（φ610×1830mm）PVC Calendering Line.

A.最终产品摘要csgo竞猜平台

1. 该生产设备适用于PVC透明电影;
2. 最终产品的厚度：0.0csgo竞猜平台8〜0.5mm;
3. 最终产品的宽度：1csgo竞猜平台400mm;
4. 线性速度生产：0〜110m / min;
5. 容量：600t /月;
6. 加热方法：加油。

B.配置和能源成本列表

不。	机器名称	Q'ty.	水成本耗费（m3./小时）	空气成本耗费 （M.3./分钟）	力量（kW.）	油价耗费 （kcal / hore）
1	SHR-500A高速搅拌机	2		0.5x2	75x2.	0.5×2
2	S-100L Banbury搅拌机	1		3.	220.	10×2
3.	SK-Φ660* 2300混合磨机	1	0.7		110.	110,000K.
4.	SK-Φ610* 2030混合磨机	1	0.6		90.	100,000万
5.	SJL-φ250过滤器	1	0.2		110.	10.
6.	SY-4гφ610* 18304卷压缩机	1	1.5	0.5	295.	50.
7.	SY-4Гφ610* 1830辅助电机在压延后	1	30.	0.2	25.
8.	输送带	4pcs.			5.5
9.	温度。控制系统	7SETS.

C.技术过程

SHR-500A高速搅拌机2SET→S-100L Banbury Mixer 1Set→SK-φ660* 2300混合磨机→SK-Φ610* 2030混合磨机→SJL-250塑料过滤器→SY-4Гφ610* 1830 4滚筒压延线→辅助压延后的机器

D.设备技术参数

一种。SHR-500A高速搅拌机

• 55 / 75KW双速电机，中国着名品牌;
• 6毫米厚度不锈钢壁混合桶;8mm厚度不锈钢底部混合筒;不锈钢Ektexine的桶（耐腐蚀，易清洁）;盖子中的不锈钢料斗
• 3PCS型不锈钢桨，底部桨是凹槽的型;旋转速度为380/760rpm;
• 主轴用Teflon密封;
• 混合器的支架是高品质钢板的关联;
• 爆破偏转器焊接在桶的墙顶上;
• 电加热系统和温度。测试电流夫妇
• 气动式卸料
• 中国着名品牌接触器
• 中国着名品牌数字展示温度。仪表;

湾S-100L Banbury搅拌机

1.技术参数

• 前辊的旋转速度：40r / min;
• 背辊的旋转速度：34r / min;
• 电机电源：AC 220KW / 380W / 50Hz;
• 放电型;
• 加油或蒸汽加热型;
• 容量：10〜15批/小时，110〜120kg /批次
• 压空气：3M / min

2.主角

• 精密滚子球体;
• 在捏合室中间使用加热油或蒸汽
• 强制润滑;
• 当电动关闭时，这台机器可以通过人打开放电门;
• 镀铬镀层

C。sk-φ6.6.0.×230.0混合磨机

1.技术参数

• 辊尺寸：φ660×2300mm
• 前/后辊的速度收音机：1.22：1
• 前辊的旋转速度：42.65m / min
• 后辊的旋转速度：34.96m / min
• 电机功率：132kW;
• 油加热;

2.主角

• 辊子由冷硬铸铁制成，HS68〜72;
• 空心辊填充有热油和旋转接头和软金属管;
• 调整2个滚筒之间的空间设备，强制润滑;
• 硬齿齿轮箱，低噪音，寿命长，载体轴驱动，带自动扭曲设备;
• 紧急停止设备;
• 电控柜

天。sk-φ.61.0.×20.30混合磨机

1.技术参数

• 辊尺寸：φ610×2030mm;
• 前/后辊的速度收音机：1.22：1
• 前辊的旋转速度：42.65m / min
• 后辊的旋转速度：34.96m / min
• 电机功率：90kW，740R / min
• 油加热;

2.主角

• 辊子由冷硬铸铁制成，HS68〜72;
• 空心辊填充有热油和旋转接头和软金属管;
• 调整2个滚筒之间的空间设备，强制润滑;
• 硬齿齿轮箱，低噪音，寿命长，载体轴驱动，带自动扭曲设备;
• 紧急停止设备;
• 电控柜

e。SJL-φ250过滤器

1.技术参数

• 旋转速度：75r / min;
• L / D = 5.5：1;
• 电机功率：DC110KW，n = 1500m / min;
• 容量：800〜1500kg / h;
• 螺杆材料和桶：38Crmoala氮气处理

2.主角

• 用液压操作的双模头;
• 直流时间;
• 当电动关闭时，自动打开模头以避免焦炭充电

F。SY-4г24“* 72”（φ610×1830）4辊压延机

1.技术参数

• 滚筒尺寸和数量：φ610×1830mm 4pcs
• 滚轮旋转速度：0〜120m / min;
• 电机功率：1＃滚筒：DC75KW

2＃辊子：DC90KW

3＃滚子：DC90KW

4＃辊子：DC75KW

• 最终产品的厚度：0.08〜0.5mmcsgo竞猜平台

• 加油

2.主角

• 辊子由冷硬铸铁制成，HS68〜72;1＃，2＃，3＃和4＃滚筒是钻出的，表面粗糙度ra0.2;
• 加油，配备旋转接头和软金属管;
• 采用压延机的特殊轴承，高精度和内涵，防研磨，工作寿命≧60000小时，可达到250℃，无油泄漏，强制润滑;
• 通过3组双速电机调节1＃，2＃和4＃滚子之间的空间，该电机驱动齿轮箱;
• 3＃滚轮有轴交叉设备和回调设备，电动调节空间，液压锁，最大。十字架±25mm.
• 使用4SET 6级高精度硬齿轮箱，噪音低，工作寿命长（正常使用№50000小时），驾驶由Cardan Shaft。每个辊的速度都可以方便地调节;
• 4＃滚轮配有侧面切割部分，以将滚筒上的溢出材料盖切割，并让其回到4辊压铃机;
• Eurotherm品牌（英格兰）直流控制器;
• 凭借独立的薄油润滑系统，驱动电机可以在润滑站开始后运行;
• 4方向紧急停止设备;
• 支架与钢板，高温合作。逆火治疗;

G。辅助机器

1.技术参数

• 运动类型;
• 辊的宽度：1830mm;
• 线速：110m / min;
• 压花装置：一个截面类型;
• 冷却设备：¢450 * 2130mm，9pcs的夹克结构;

2.主角

◆压花装置：固定在主机的框架上

1. 光滑的辊子：1pc;Φ260×2030mm;
2. 硅胶辊（带Carborundum）：1pc;φ310×2030mm;
3. 电机电源（变频电机）：5.5kW

◆冷却装置：

1. 滚筒尺寸：Φ450×2130mm; Q'ty：9pcs;夹克式，镀铬;
2. 2辊之间的空间为120mm，具有冷却旋转接头;
3. 电机电源（变频器）：7.5kW

◆牵引设备:(气动操作）

1. 橡胶辊：1pc;φ215×2130mm;
2. 光滑的辊子：1pc;φ215×2130mm;
3. 电机功率（变频器）：4KW。

◆修剪设备：

1. 2SET磁盘刀片装置可以横向移动;可以一起或独立调整。电机功率：1.5kW * 2;

◆4辊表面卷绕机：1个

1. 滚筒尺寸：Φ315×2130mm;数量：4pcs;
2. 电机功率（变频器）：3kW;线速：V = 10〜30m / min。

所有这些电机时机都是富士品牌（日本在中国制造），可以一起或独立调整;线性速度的数字显示。

H。压延机和辅助机器的电控系统

1. 调光机的直流控制，70m / min。AC控制所有辅助机器，130米/分钟;调整的精度在±1.0％之间
2. 电控系统包含“DC / AC主电动控制柜”和“操作面板（钢琴型）”
3. 空气开关，接触器，按钮和指示灯是施耐德品牌;其他电气设备使用中国名牌;
4. 压延工厂中的每个单位都可以一起使用或独立运行。我们将高精度对应的数字显示仪介入操作面板上。（直线速度，电流，滚筒之间的空间，滚筒的发火等）
5. 电动控制系统具有用于证明机器的互锁装置。由于润滑站，油泵，润滑泵的齿轮箱和风扇冷却系统开始，压延机的直流电机可以运行。此外，由于压延机的直流电机运行，润滑站，齿轮箱的油泵和风扇冷却系统无法关闭。

一世。输送带：完全4PCS

1. S-100L Banbury Mixer→SK-Φ610×2130混合磨机：1PC;
2. SK-Φ610×2130混合磨机→SK-Φ560×1830混合MIL：1PC;
3. SK-φ560×1830混合磨机→SJL-Φ250过滤器：1pc;
4. SJL-φ250过滤器→SY-4Гφ610×2030 4辊压延机：1PC

j。自动回火系统：完全7SETS

• SK-Φ610×2030mm混合磨机：1个;
• SK-φ560×1830mm混合磨机：1个;
• SJL-φ250过滤器：1个;
• SY-4Гφ610×1830mm 4辊压延机4SET

E.安装和调试服务

1. 确认合同后，卖方将提供研讨会，基础图表和橡胶滚筒，方形轴和各种滚筒图表的计划。每个操作手册也将由卖方提供。
2. 说明和调试;
3. 买方应提供备用管道和电线，卖家只是建议规范或模型。

F.其他条款：

1. 交货期：确认联系后的完全8个月;
2. 付款：以T / T总额的30％提前支付金额，占L / C总量的70％;
3. 备件：卖方免费提供一套无价值的弱势件。卖方还建议买方购买一组几个备件进行一年的运营。卖方将在交付前向买家展示备件列表。
4. 外观和颜色：机器的外部和颜色基于卖方的标准。我们可以根据买方的阴影指南生产;
5. 电力：以上报价基于380V / 50Hz。定制电力要求将有一些额外的费用和扩展生产时间
6. 保修期：
   1. 机器：成功调试后一年;
   2. 电气组件：成功调试后6个月;
7. 船上调试服务：卖方向买方指示调试服务指定的地方，向该地点发送四项技术人员（或更多作为买家的请求）;
   1. 卖方负责中国的费用成本，但除签证外。
   2. 买方负责船舶费用和签证费用。此费用包括但不限于以下：

1. 巡航费用;
2. 脱节期间的交通，膳食和生活费;
3. 津贴（人力费）有一天为一个人40.00美元
4. 运输商：买方应聘请译者以方便通信。否则卖家将发送一个额外的翻译。买方应负责此费用（参考A〜D）。

应用程序：

四个辊压延机主要用于模糊线，用于制造诸如横幅等软PVC产品。csgo竞猜平台

衣服包装袋，包装膜，塑料地板，PVC皮革等。

规格：

类型	SY-4γФ560x1830	SY-4γФ610x2030	SY-4γФ660x2300.	SY-4γФ760x2800.	SY-4γФ860x4000.
滚筒规格（mm）	ф560x1830	ф610x2030	ф660x2300.	Ф760x2800.	Ф860x4000.
轧制产品厚度（mm）csgo竞猜平台	0.08-0.8	0.08-0.8	0.08-0.8	0.08-0.8	0.09-0.35.
宽度轧制产品（mm）csgo竞猜平台	1400-1550.	1600-1750.	1900-2050.	2300-2500.	3000-3200.
主要电机功率（kW）	45kwx2;55KWX2.	55kwx2;75kwx2.	75kwx2;90KWX2.	90kwx2;110KWX2.	110kwx2; 150kwx2.
