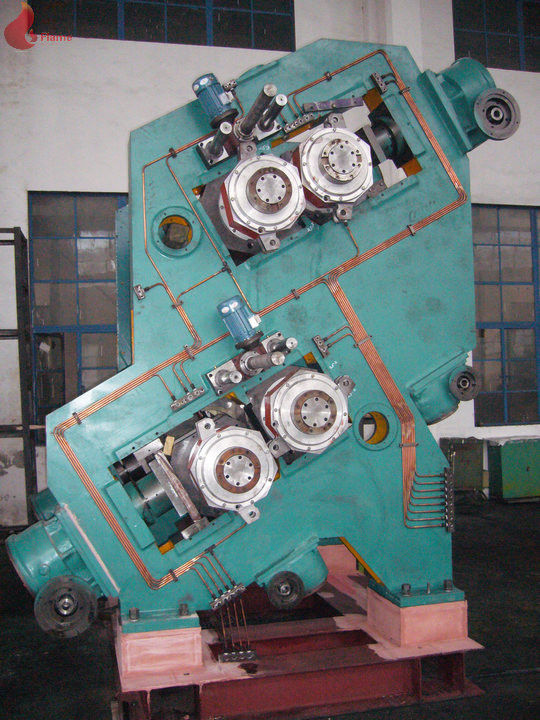

S型PLC控制橡胶压光机/四辊压光机

1.介绍的产品

应用程序:	橡胶	特点:	高韧性
产品名称:	橡胶压延机	辊数量:	4 S型滚轮
驱动马达:	变频电机	辊材料:	1#， 2#， 3#， 4#为合金冷硬铸铁

2.快速的细节:

本机主要用于帘子线、帆布等编织料的单面和双面一次连续涂布，铺胶料，压延子午线轮胎内胆和气密层的薄橡胶片。

3.描述:

1.主电机(电机品牌:中国名牌恒力)

电机数量4台

电机功率1#、2#辊90KW;3#、4#辊110KW

2.辊子(四块外围钻孔辊子，安装ZWZ中国名牌轴承)

辊径Φ610mm

辊工作宽度1730mm

辊子周边钻孔辊子的施工

排列类型反向S型

3.滚动摩擦比0.5-1可选

4.滚线速度3-30m/min

5.温度控制

辊面最大温度120°C±1°C

通过过热的水加热介质

温度范围40~120°C

6.夹调整装置

调节速度3.65/1.22 mm/min

调整夹头范围0-10mm数字显示

7.轧辊轴向交叉装置

辊线速度6-60mm/min

Max。皇冠影响0.3毫米

穿越装置最大位移+/-25mm(数字显示)

8.装料装置

进给速度10 ~ 44 m / min

摆动速度2~10次/分钟

9.导料板

导轨移动距离300-1700mm

移动类型机动

10.油润滑系统

包括压延机润滑系统和减速机润滑系统。

11.液压系统-泵阀应采用博世力士乐制造的国际标准。

Max。油泵压力17.5 Mpa

主要液压元件力士乐

12.橡胶卷取装置

卷取辊直径250mm

4.应用程序:

四辊压延机主要用于胴体、帆布的单面、双面涂布及橡胶板的连续生产。

板材厚度0.3 - 6mm为佳

产品最大宽度1600mm。

5.规格:

类型	230年XY-3Γx630	XY-3Γ252 x720	360年XY-3Γx1120	400年XY-3Γx1400	450年XY-3Γx1500	610年XY-3Γx1730	710年XY-3Γx2130	810年XY-3Γx2430
辊直径(毫米)	230	252	360	400	450	610	710	810
辊面长度(mm)	630	720	1120	1400	1500	1730	2130	2430
卷比	比 1:1.2:1	比	比 0.733:1:1 0.733:1:0.733	比 1:1.383:1.383 1:1.383:1	比 1:1.5:1	比 1:1.4:1	比	比 1:1.5:1
轧制速度(米/分钟)	0.8 8	- 18	3 -	3-26	3-26	6-54	8-50	2 - 20
音高范围(毫米)	鹿	清廉	清廉	清廉	清廉	0-20	0-20	-25 - 0.5
csgo竞猜平台产品最小厚度(毫米)	0．2	0．2	0．2	0．2	0．2	0．15	0．15	０．５
产品宽度(毫米)	500	550	1000	1200	1400	1500	1900	2150
电机功率(千瓦)	7.5	22	55	55	75	132	185	220
体重(公斤)	2600	5500	16000	17500	19000	52000	67000	94000

类型	230年XY-4Γx630	360年XY-4Γx1120	400年XY-4Γx1400	450年XY-4Γx1500	610年XY-4Γx1730	710年XY-4Γx2130	810年XY-4Γx2430
辊直径(毫米)	230	360	400	450	610	710	810
辊面长度(mm)	630	1120	1400	1500	1730	2130	2430
卷比	1:1:1:1	0.733:1:1:0.73	1:1.383:1.383:1	1:1.5:1.51	1:1.4:1.4:1.4 1:1.4:1.4:1	1:1.5:1.5:1	1:1.5:1.5:1
行中辊转速(m/min)	-21 - 2.1	2 - 20	3-26	3-26	8-50	3-30	2 - 20
调整范围(毫米)	清廉	清廉	清廉	清廉	0-20	0-20	-25 - 0.5
Min.Thickness产品csgo竞猜平台(毫米)	0．2	0．2	0．2	0．2	0．15	0．15	０．５
宽度的产品(毫米)	500	1000	1200	1300	1500	1900	2150
电机功率(千瓦)	15	55	75	110	160	185	280
体重(公斤)	4800	15000	18500	33000	62000	100000	126000

6.竞争优势:
a.轧辊采用冷硬铸铁合金，表面精加工，坚硬耐磨;辊周边缘钻孔，采用过热水加热，加热效果好。

b.滚动轴承为尾部双列径向滚动轴承，轴承体为铸铁，减震性能好，强度足够。

c.配备完善的附件:轴跨装置、预紧装置、整经装置、气泡穿刺器、上下摆动送料装置、限位、紧急停机。

d.测厚装置为美国NDC或意大利ES产品。拉力传感器(或测力轴承)是瑞士FMS产品。

e.自动切割装置，机械同步，切割产品静音，运行安全可靠。

f.收卷为双工位对中卷绕机，包括两个独立的收卷装置和一个工位翻转机构，整机操作简单，劳动强度低。

g.驱动系统采用数字调速装置为驱动装置，整机采用PC机为控制器，提供现场总线控制技术。

h.减速机采用硬面齿轮，分层箱体，集中传动，独立润滑系统，为齿轮提供强制润滑。

7.服务:

1.国外安装指南。
2.海外测试运行
3.Ovsersea工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.配方和加工支持

8.选项
该系统由四辊压延机、多辊引线装置和辅助冷却装置组成


9.商业条款
1.付款方式:30%电汇作为预付款，余款(70%)发货前电汇
2.交货时间:收到预付款后120天
3.运输方式:集装箱、简单包装(PE膜、托盘)
4.质保期:自机器在买方工厂使用之日起:
(1)机械部分:12个月
(2)电气部分:6个月
5.安装和调试
(1)在装运前进行了最新的调试
(2)海外调试及收费1 - 2名技术人员将派往买方指导
根据客户要求进行设备的安装和调试。
客户支付我们技术人员的费用。
(1)往返机票
(2)交通、住宿、通讯费用
技术人员的津贴是每人每天80美元。
(4)需要一名翻译。
6.备件:
客户需要一年的备件，我们建议客户购买备件(将提供配件清单)
7.提供英文手册、外形图和基础图。
