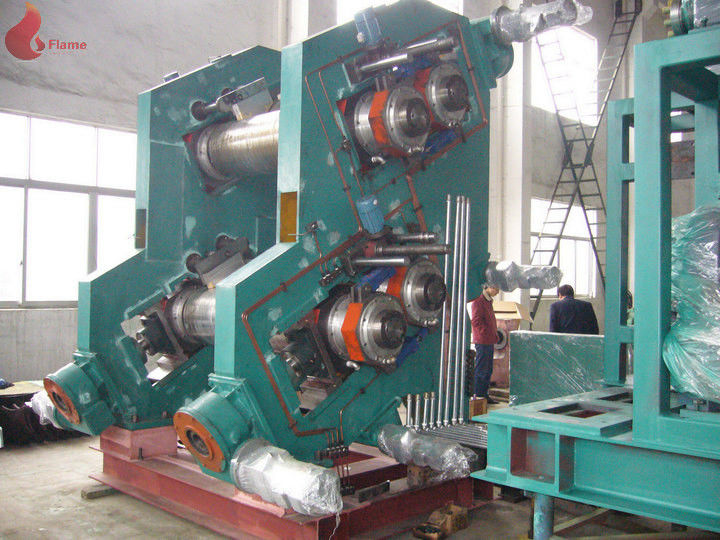

合金冷却铸铁4辊橡胶压延机3-30m / min 0.3 - 6毫米

1.产品介绍

应用：	橡胶	特征：	高韧性
产品名称：	橡胶压延机	滚轮号码：	4个滚筒
驾驶电机：	变频电机	滚筒材料：	1＃，2＃，3＃，4＃是合金冷藏铸铁

2.快速的细节:

该压延架主要用于单面和双面，一旦连续涂覆帘线，帆布和其他编织材料，片材橡胶库存，压延薄橡胶板内衬和内脏气密层的内脏轮胎。

3.描述:

1）定制结构，操作易于操作和安装。

2)有多种速度和速比，可满足大多数客户的配方和加工要求。

3)机架和底座采用焊接和退火处理，外形美观。

4)减速机采用6级精度硬齿面齿轮减速机，使用寿命长，噪音低。

5)压延机配有滚动轴承。

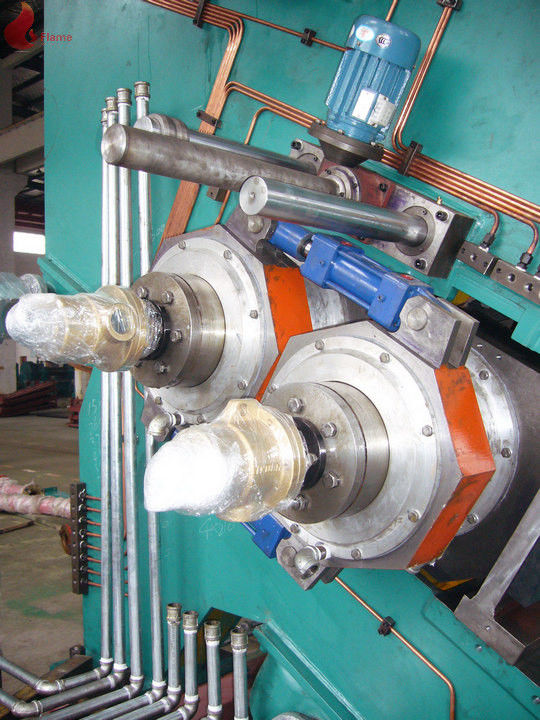

6）辊由冷却的铸铁合金（LTG-H）制成，配备旋转接头。它的表面光洁度超过Ra 0.8，钻孔和钻辊是可选的。

7)完善的紧急停机装置，确保人员和设备的安全。

8）各种弯曲偏转是可选的，包括冠状辊，拐角和acis横向滚筒。

9)客户可选择不同的控制系统，包括总线控制系统、PLC控制系统和通用控制系统。

10）具有特殊设计的密封结构可以消除润滑油的泄漏现象。

11）灵活的设计系统可以在最短的时间内满足客户的特殊设计要求。

12)单输出轴人字形齿轮摩擦齿轮，旋转平稳。速度比可通过切换键调整。

13)可根据客户要求，配备各种配件，组成组合生产线。

14）具有单输出轴的驱动结构取代大小的行驶齿轮。

4.应用：

四辊压延机主要用于胴体和帆布的单面和双面涂层以及连续生产橡胶板。

片材厚度为0.3 - 6mm是优选的

产品的最大宽度为1200mm。

5.规格：

类型	XY-3γ230x630	XY-3γ252x720	XY-3γ360x1120	XY-3γ400x1400	XY-3γ450x1500.	610年XY-3Γx1730	710年XY-3Γx2130	XY-3γ810x2430
辊直径(毫米)	230.	252.	360.	400	450	610.	710.	810.
辊面长度(mm)	630.	720.	1120.	1400	1500	1730.	2130.	2430.
辊比例	1：1：1 1：1.2：1	1：1：1	1：1：1 0.733：1：1 0.733:1:0.733	1：1：1 1：1.383：1.383 1：1.383：1	1：1：1 1:1.5:1	1：1：1 1:1.4:1	1：1：1	1：1：1 1:1.5:1
轧制速度(米/分钟)	0.8 8	- 18	3-20	3-26	3-26	6-54	8-50	2 - 20
间距范围（mm）	鹿	0-10	0-10	0-10	0-10	0-20	0-20	0.5-25
csgo竞猜平台产品最小厚度（mm）	0．2	0．2	0．2	0．2	0．2	0.15	0.15	０．５
产品宽度（mm）	500.	550	1000	1200	1400	1500	1900	2150.
电机功率（kW）	7.5	22.	55.	55.	75.	132.	185.	220
重量（kg）	2600	5500.	16000	17500	19000	52000	67000.	94000.

类型	230年XY-4Γx630	XY-4γ360x1120	400年XY-4Γx1400	XY-4γ450x1500.	XY-4γ610x1730	710年XY-4Γx2130	810年XY-4Γx2430
辊直径(毫米)	230.	360.	400	450	610.	710.	810.
辊面长度(mm)	630.	1120.	1400	1500	1730.	2130.	2430.
辊比例	1：1：1：1	0.733:1:1:0.73	1：1.383：1.383：1	1:1.5:1.51	1：1.4：1.4：1.4 1:1.4:1.4:1	1:1.5:1.5:1	1:1.5:1.5:1
行中间辊的速度（m / min）	2.1-21	2 - 20	3-26	3-26	8-50	3-30	2 - 20
调整范围(毫米)	0-10	0-10	0-10	0-10	0-20	0-20	0.5-25
Min.Thickness产品csgo竞猜平台(毫米)	0．2	0．2	0．2	0．2	0.15	0.15	０．５
产品宽度(毫米)	500.	1000	1200	1300	1500	1900	2150.
电机功率(千瓦)	15.	55.	75.	110.	160.	185.	280.
重量（kg）	4800	15000.	18500	33000.	62000.	100000	126000

6.竞争优势:
一种。卷是由冷铸铁合金制成的，精加工机械表面，坚硬耐磨;卷筒圆周边缘上的钻孔，采用过热水热量，得到良好的加热效果。

湾滚动轴承是尾部制造的双列径向滚动轴承，轴承由铸铁制成，具有良好的减震性能和足够的强度。

c.配备完善的附件:轴跨装置、预紧装置、整经装置、气泡穿刺器、上下摆动送料装置、限位、紧急停机。

d.测厚装置为美国NDC或意大利ES产品。拉力传感器(或测力轴承)是瑞士FMS产品。

e.自动切割装置，机械同步，切割产品静音，运行安全可靠。

F。卷积是双站定心卷绕机，包括两个独立的绕组设置和一个工作站推翻机制，整个卷绕机具有简单的操作和低劳动强度的特点。

G。Drive Sysytem采用数字速度调节设备作为驱动器，整台机器采用PC作为控制器，提供现场总线控制技术。

H。减速器配备了硬表面齿轮，分层箱体，集中驾驶和单独的润滑Sysytem，用于供应强制润滑齿轮。

7.服务:

1.海外安装指南。
2.海外测试运行
ovsersea工作者培训
4.技术支持
5.备件供应
6.技术操作支持
7.公式和处理支持

8.选项
该系统由四辊压延机、多辊引线装置和辅助冷却装置组成


9.商业条款
1.付款：30％（以30％）在发货前通过预付款，余额（70％）
2.交货时间:收到预付款后120天
3.运输方式:集装箱、简单包装(PE膜、托盘)
4.质保期:自机器在买方工厂使用之日起:
(1)机械部分:12个月
（2）电气部件：6个月
5.安装和调试
(1)在装运前进行了最新的调试
（2）海外调试和收费一两位技术人员将被送到买方指导
如果客户要求，设备的安装和调试。
客户支付我们技术人员的费用。
（1）往返飞机票
（2）运输，住宿和沟通费用
技术人员的津贴是每人每天80美元。
(4)需要一名翻译。
6.备件:
客户需要一年的备件，我们建议客户购买备件(将提供配件清单)
7.提供英语手册，套管图和踏板。
