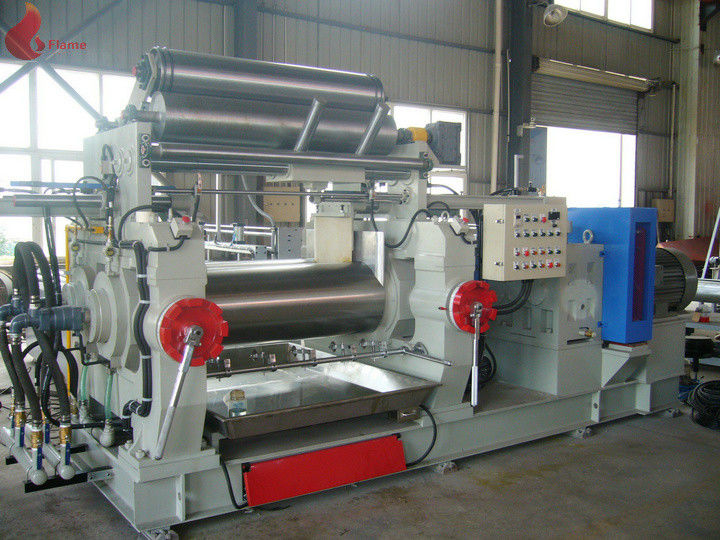

镗孔辊橡胶二辊混炼机、PVC塑料轧机设备

主电源：	380伏,50赫兹	混合原料:	塑料
权力：	电	产品名称：	双辊混炼机
卷尺寸：	Φ560x1530mm	类型：	全封闭笼式转子

钻孔辊橡胶双辊混炼机、PVC塑料混炼设备

说明：

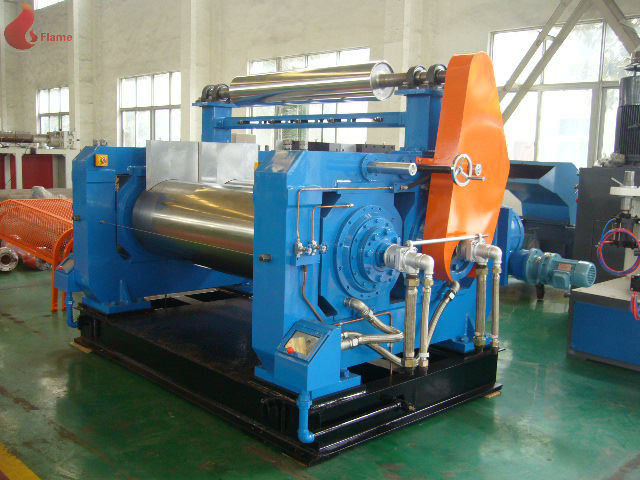

炼胶机

1.轧辊由冷硬铸铁和纺丝铸件制成。辊面坚硬耐磨。内腔经过处理，使轧辊表面温度均匀。

2.机器配有过载保护装置，以防止主要部件因过载而损坏。

3.本机还设有应急装置，当发生紧急事故时，只要拉动拉杆，本机立即停机，安全可靠

4.传动系统采用ZQ行星齿轮减速器，结构紧凑，传动效率高，噪音低，使用寿命长。

5.底架是一个完整的框架，便于安装。

应用：

双辊开式橡胶混炼机主要用于橡胶制品厂：天然橡胶精制、生胶和混炼胶。橡胶打浆、混炼、放胶。
本机为双辊开口机，适用于橡胶或塑料的混合。它由座椅、机架、橡胶、驱动装置、润滑器和冷却器、滚子的量程调节装置组成。安全制动。电机、减速机等。辊筒采用安全冷却硬铸铁，表面可根据不同情况进行抛光处理。空辊中可输入饱和蒸汽和冷却水，调节辊温。胶粒被吸进以不同速度相对旋转的两个胶辊的间隙中，使胶料混合，进一步进入胶板。

1.一般规格

1-1.轧辊尺寸：Φ560x1530mm

1-2. 混合原料：橡胶

1-3.1电气

1） 主电源：380V x 50HZ x 3Φ

2） 辅助：380V x 50HZ x 3Φ

3） 控制电源：220V x 50HZ x 1Φ

1-4. 公用事业

1） 冷却水：2～3kg/cm^2.

2） 蒸汽压力：5千克/厘米^2.

2.主要规范

2-1.主电机

1)类型:全封闭笼式转子

2） 功率：交流110KW x 8P x 380V x 50HZ

3） 动力传动：齿轮联轴器

2-2. 减速器

1） 类型：非驱动类型

2） 容量：110千瓦

3） 比率：1/22.1

4） 齿轮类型：单斜齿轮和双斜齿轮

5)轴承:滚动轴承

6） 材料

（1） 案例：低碳钢焊接结构

(2)齿轮:20CrMnTiA

（3） 档位：20CrMnTiA

（4） 齿轮轴：20CrMnTiA

（5） 输出轴：42CrMoA

7） 润滑：强制循环

8） 动力传动：齿轮联轴器

2-3. 框盖

1） 类型：开顶式

2)材料:低碳钢焊接结构

2-4. 轧辊零件

1） 滚

（1） 类型：钻孔辊

前辊：直辊

后辊：直辊

（2） 尺寸：Φ560x1530L

（3） 材料：冷硬铸铁

（4） 冷却深度：10～15mm

（5） 硬度：HS 70±2

2） 滚转

（1） 前辊：20.45转/分

（2） 后滚：22.09转/分

(3)摩擦比:1/1.08

3)夹调整

(1)型号:电动机

（2） 有效辊缝：最大50mm

(3)指示灯:记忆板(左、右)

4） 滑动轴承

（1） 类型：球面滚子轴承

(2)轴承壳:铸钢，ZG25

(3)润滑:强制循环系统

5） 温度控制

（1） 冷却和加热方式：手动式

6） 辊传动

电机——齿轮联轴器——减速器——万向节——后辊和前辊

2 - 5。导料板:

1） 类型：固定

2） 材质：钢板、镀铬板。

2-6. 急停装置

1） 类型：液压显示制动器

2） 操作：按钮S/W---4个

绳子S/W----正面1Pc

脚S/W----正面1件

2 - 7。床上

1） 类型：普通床

2） 材料：H型钢

3） 机构：“J”型地脚螺栓

4） 附件：托盘（304不锈钢）

2 - 8。修边刀

1） 类型：手动杆式

2） 材料：45#钢

3） 小刀数量：4件

选项

混炼机的工作原理是该设备的主要工作部件是两个转速范围内相对旋转的空心辊。当添加到两个橡胶辊上后，在上述辊挤压后，同时在摩擦力和附着力的作用下，形成端部的楔条，在辊的作用下受到强烈的挤压，切条撕裂，伴随着化学作用，如此反复，最终完成新的实践，热精炼、混合和片剂。

9.商业条款

1.付款方式：预付电汇30%，余款（70%）在装运前电汇支付

2.交货时间:收到预付款后60天

3.运输方式:集装箱、简单包装(PE膜、托盘)

4.质保期:自机器在买方工厂使用之日起:

(1)机械部分:12个月

（2） 电气部分：6个月

5.安装和调试

(1)在装运前进行了最新的调试

（2） 海外调试和费用将派一至两名技术人员到买方指导调试

如果客户要求，安装和调试设备。

客户支付我们技术人员的费用。

（1） 往返机票

（2） 交通、住宿和通讯费用

技术人员的津贴是每人每天80美元。

(4)需要一名翻译。

6.备件:

客户需要一年的备件，我们建议客户购买备件(将提供配件清单)

7.提供英文手册、外形图和基脚图。
