50HZ 380V开胶机/二辊混炼机，Φ560x1530mm

50Hz 380V橡胶搅拌磨机两辊开放式混合磨机，Φ560x1530mm

主要权力:	380V，50Hz.	混合原料：	橡胶
力量:	电	产品名称:	双辊混合机
卷大小:	Φ560 x1530mm	类型:	完全封闭式笼子转子

歧视:

橡胶搅拌机

1.辊由冷铸铁制成，带有纺丝铸造。滚动面是坚硬且抗磨的。将内腔加工以使温度良好位于辊表面上。

2.本机设有过载保护装置，防止主要部件因过载而损坏。

3.该机器还配备了应急装置。当发生紧急事故时，只要拉动拉杆，机器就会立即停止工作。安全可靠

4.传动系统采用ZQ行星齿轮减速器，结构紧凑，传动效率高，噪音低，使用寿命长。

5.底座为完整的框架，安装方便。

规格:

混合厂技术规范
类型	xk - 400	XK-450.	XK-560	xk - 610	XK-660.	xk - 760
辊直径（mm）	405	450.	560.	610	660.	760
工作长度(毫米)	1010	1200.	1530.	1680.	1830	2130
前辊线性速度（M / min）	24.93	27.51	36.24	42．5	41.98	52.02
两个卷的速度比	1:1.17	1:1.175	1:1.17	盖浇饭	1:1.167	1:1.16
Max。辊缝(毫米)	50	50	50	50	50	50
容量（千克）	25～35	30 ~ 50	50 ~ 60	90 ~ 120	140 ~ 160	190〜220
功率(千瓦)	55	75	90	132	220〜250	280〜320
重量（t）	10	12	20.	25	30.	40
类型	SK-400.	sk - 450	sk - 560	sk - 610	SK-660.	SK-760.
辊直径（mm）	405	450.	560.	610	660.	760
工作长度(毫米)	1010	1200.	1680.	1830	2130	2800
前辊线性速度（M / min）	24.93	27.51	36.24	42．5	41.98	52.02
两个卷的速度比	1:1.17	1:1.175	1:1.17	盖浇饭	1:1.167	1:1.16
Max。辊缝(毫米)	50	50	50	50	50	50
容量（千克）	18〜25	25～35	35 ~ 50	90 ~ 120	140 ~ 160	190〜220
功率(千瓦)	55	55	75	90	132	185
重量（t）	10	12	20.	25	30.	40

应用程序:

二辊开式炼胶机主要用于橡胶制品厂:天然橡胶精炼、生胶及复合炼胶。打胶、搅拌、放胶片。

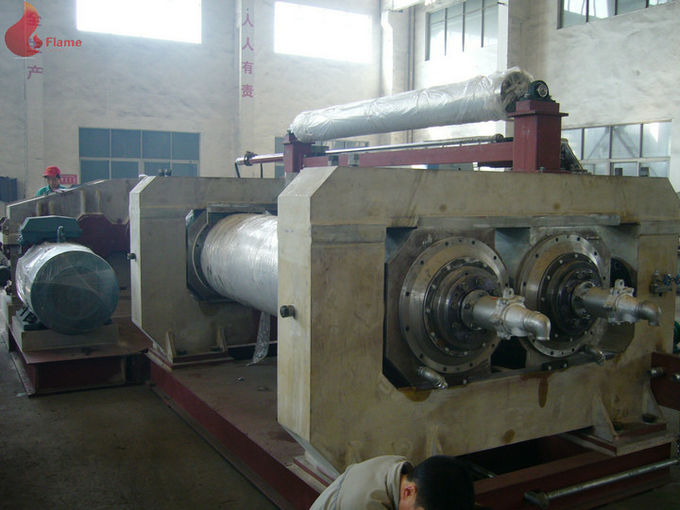

该机器是用于橡胶或塑料混合的双辊开口。它由座椅，框架，橡胶，驱动装置，润滑器和冷却器，滚轮的范围调节装置组成。安全制动器。电动机和减速器等。滚轮由安全冷却和硬铸铁制成，在不同情况下抛光光滑的表面。饱和蒸汽和冷却水可以在空辊中输入以调节辊的温度。将胶体颗粒拉入两条辊的间隙，该间隙使不同速度的相对旋转混合到另外的橡胶板中。

1.通用规范

1 - 1。卷筒尺寸:Φ560x1530mm

1 - 2。混合原料:橡胶

1 - 3。电

1)主电源:380V x 50HZ x 3Φ

2）辅助：380V x 50Hz x3φ

3)控制电源:220V x 50HZ x 1Φ

1 - 4。实用程序

1）冷却水：2〜3千克/厘米²

2)蒸汽压力:5kg /cm²

2.主要规格

2 - 1。主电机

1）类型：完全封闭的笼子转子

2）电源：A.c 110kw x 8p x 380v x 50hz

3)动力传动:齿轮联轴器

2 - 2。减速机

1)类型:非驱动类型

2）容量：110kW

3）比例：1 / 22.1

4）齿轮型：单螺旋螺旋

5)轴承:滚动轴承

6)材料

(1)案例:软钢焊接结构

(2)齿轮:20 crmntia

(3)齿轮:20 crmntia

(4)齿轮轴:20CrMnTiA

（5）输出轴：42crmoa

7)润滑:强制循环

8)动力传动:齿轮联轴器

2 - 3。框架和帽

1)类型:敞开式

2)材料:低碳钢焊接结构

2 - 4。卷部分

1)卷

（1）类型：无聊卷

前辊：直线

后辊:直

（2）尺寸：Φ560x1530L

(3)材料:冷冻铸铁

（4）寒冷深度：10〜15毫米

(5)硬度:HS 70±2

2)辊R.P.M

(1)前滚转:20.45转/分

(2)后滚转:22.09转p.m

(3)摩擦比:1/1.08

3）咬合调整

（1）类型：电机

（2）有效辊隙：MAX.50mm

（3）指示：记忆板（左右）

4)轴颈轴承

（1）型：球形滚子轴承

（2）轴承箱：铸钢，ZG25

(3)润滑:强制循环系统

5)温度控制

(1)冷热方式:手动式

6)辊驱动

电机-齿轮联轴器-减速器-万向节----后辊和前辊

2 - 5。导料板:

1）类型：固定

2)材质:钢板、铬板。

2 - 6。紧急停车装置

1）类型：液压展示刹车

2）操作：按下按钮S / W ---- 4PCS

绳索S / W ----前侧1PC

脚S/W----正面1Pc

2-7。床

1)类型:普通床

2)材料:工字梁

3)机构:“J”型地脚螺栓

4) Acc'y:托盘(304不锈钢)

2-8。修剪刀

1）类型：手动栏式

2)材质:45#钢

3)刀数量:4件

安装＆调试服务

1. 合同确定后，卖方提供厂房平面图、基础图、胶辊图、方轴图及各种胶辊图。每个操作手册也将由卖方提供。
2. 指导性安装调试;
3. 买方应提供备用的管道和电线，卖方只提供其规格或型号。
