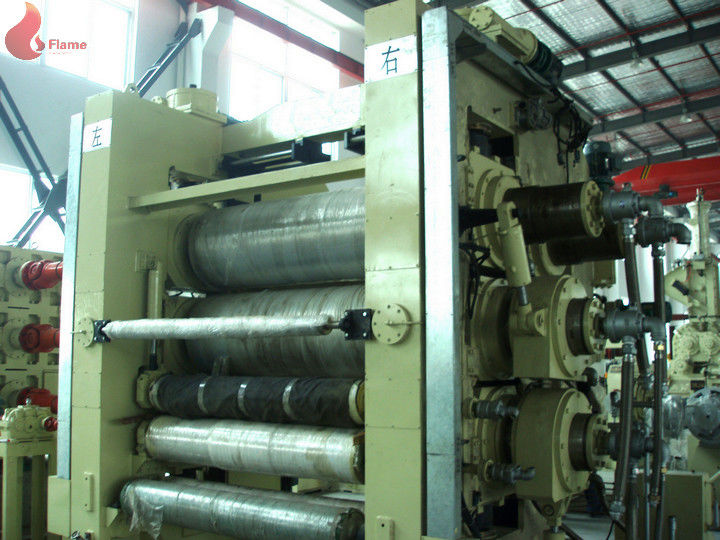

高精度/ 4辊压延机

产品名称:

压延机

人造的l容易的高精度防磨辊压延机

主要人物:

SY-4Г24“×80”（φ610×1830mm）PVC压延线

最终产品总结csgo竞猜平台

1. 本生产车间适用于PVC透明薄膜;
2. 成品厚度:0.0csgo竞猜平台8 ~ 0.5毫米;
3. 成品宽度:1csgo竞猜平台400mm;
4. 生产线速度:0~110m/min；
5. 容量:600吨/月;
6. 加热方法:油加热。

B.配置和能源成本清单

不。	机器的名字	问'ty	水成本耗费（m3./小时）	空气成本 (m3./分钟)	权力（kW.）	石油成本 (千卡/小时)
1	SHR-500A高速搅拌机	2		0.5 x2	75 x2	0.5×2
2	s - 100 l密炼机	1		3.	220.	10×2
3.	SK-φ660* 2300混合磨机	1	0.7		110	110000 k
4	SK -Φ610 * 2030混合机	1	0.6		90	100000 k
5	SJL -Φ250过滤器	1	0.2		110	10
6	SY-4гφ610* 18304卷压缩机	1	1.5	0.5	295	50
7	SY-4ГΦ610*1830压延后辅助机器	1	30.	0.2	25
8	输送带	4个人电脑			5．5
9	Temp.控制系统	7集

c .工艺流程

SHR-500A高速混炼机2台→S-100L班伯里混炼机1台→SK-Φ660*2300混炼机→SK-Φ610*2030混炼机→SJL-250塑料滤网→SY-4Г Φ610*1830四辊压延线→压延后辅机

D.设备技术参数

一种。SHR-500A高速搅拌机

• 55/75KW双速电机，国内知名品牌;
• 6mm厚不锈钢搅拌桶壁;8mm厚度不锈钢搅拌桶底部;桶体采用不锈钢材质(耐腐蚀，易清洗);箱内装有不锈钢料斗
• 三片式不锈钢桨，底部桨槽式;转速为380/760 RPM;
• 主轴采用特氟隆密封;
• 搅拌机支架采用优质钢板焊接;
• 爆破偏转器焊接在桶的墙顶上;
• 具有电加热系统和温度测试电偶
• 气动式卸料
• 中国名牌接触器
• 中国名牌数显温度计;

湾s - 100 l密炼机

1.技术参数

• 前辊转速:40r/min;
• 背辊的旋转速度：34r / min;
• 电机电源：AC 220KW / 380W / 50Hz;
• 放电型;
• 油加热或蒸汽加热型式;
• 容量：10〜15批/小时，110〜120kg /批次
• 压空气：3M / min

2.主要人物

• 精密滚子球体;
• 在揉房中间使用加热油或蒸汽
• 强制润滑;
• 当电动关闭时，这台机器可以通过人打开放电门;
• 镀铬的转子

c。SK -Φ660×230.0混合机

1.技术参数

• 卷大小:Φ660×2300毫米
• 前/后滚速收音机:1.22:1
• 前辊转速:42.65m/min
• 回辊转速:34.96m/min
• 电机功率:132千瓦;
• 油加热;

2.主要人物

• 辊筒采用冷硬铸铁，HS68~72;
• 填充热油的空心滚轮，带有旋转接头和软金属管;
• 2、调整设备两辊间隙，强制润滑;
• 硬齿齿轮箱，低噪音，寿命长，载体轴驱动，带自动扭曲设备;
• 紧急停止设备;
• 电气控制柜

天。sk-φ.610×20.30混合机

1.技术参数

• 辊尺寸：φ610×2030mm;
• 前/后滚速收音机:1.22:1
• 前辊转速:42.65m/min
• 回辊转速:34.96m/min
• 电机功率：90kW，740R / min
• 油加热;

2.主要人物

• 辊筒采用冷硬铸铁，HS68~72;
• 填充热油的空心滚轮，带有旋转接头和软金属管;
• 2、调整设备两辊间隙，强制润滑;
• 硬齿齿轮箱，低噪音，寿命长，载体轴驱动，带自动扭曲设备;
• 紧急停止设备;
• 电气控制柜

e。SJL -Φ250过滤器

1.技术参数

• 转速:75 r / min;
• L / D = 5.5：1;
• 电机功率:DC110kW, n=1500m/min;
• 容量：800〜1500kg / h;
• 螺杆、螺筒材质:38CrMoALA氮化处理

2.主要人物

• 双模头，液压操作;
• 直流时间;
• 具有断电时自动开模头功能，避免积炭

f。SY-4Г24“* 72”(Φ610×1830)四辊压延机

1.技术参数

• 滚筒尺寸及数量:Φ610×1830mm 4个
• 辊筒转速:0~120m/min;
• 电机功率：1＃滚筒：DC75KW

2 #辊:DC90kW

3＃滚子：DC90KW

4 #辊:DC75kW

• 成品厚度:0.08~0.5mmcsgo竞猜平台

• 油加热

2.主要人物

• 辊筒采用冷硬铸铁，HS68~72;1#、2#、3#、4#辊为钻孔辊，表面粗糙度Ra0.2;
• 油加热，带旋转接头和软金属管;
• 压延机专用轴承，精度高，强度高，抗磨蚀，使用寿命≧60000小时，可达250℃，无漏油，强制润滑;
• 1#、2#、4#辊之间的间隙由3组双速电机驱动齿轮箱调节;
• 3#滚轮有轴交叉装置和回拉装置，电动调节空间，液压锁紧，最大。交叉±25毫米
• 采用4套6级高精硬齿箱，噪音低，使用寿命长(正常使用≧50000小时)，采用万向轴传动。每一个辊的速度可以方便地调整;
• 4#辊配有侧切部分，将辊上溢出的物料盖切下并放回四辊压延机;
• Eurotherm品牌(英国)直流控制器;
• 凭借独立的薄油润滑系统，驱动电机可以在润滑站开始后运行;
• 4个方向设有急停装置;
• 支架与钢板，高温合作。逆火治疗;

g。协助机器

1.技术参数

• 移动类型;
• 滚轮宽度:1830mm;
• 线速度:110米/分钟;
• 压印装置:一段式;
• 制冷设备:￠450 * 2130 mm, 9个人电脑的夹克建设;

2.主要人物

◆压花装置:固定在主机机架上

1. 光滑的辊:1个人电脑;Φ260×2030毫米;
2. 硅胶辊(含金刚砂):1pc;Φ310×2030毫米;
3. 电机功率(变频电机):5.5kW

◆冷却装置:

1. 滚轮尺寸:Φ450×2130mm;数量:9个;夹套式，镀铬;
2. 两辊间距120mm，带冷却旋转接头;
3. 电机功率(变频):7.5kW

◆牵引设备:(气动操作)

1. 橡胶辊：1pc;Φ215×2130毫米;
2. 光滑的辊:1个人电脑;Φ215×2130毫米;
3. 电机功率（变频器）：4KW。

◆修剪设备：

1. 2SET磁盘刀片装置可以横向移动;可以一起或独立调整。电机功率：1.5kW * 2;

◆四辊表面绕线机:1台

1. 滚子尺寸:Φ315×2130毫米;数量:4个人电脑;
2. 电机功率（变频器）：3kW;线速：V = 10〜30m / min。

所有电机正时均为富士品牌(日本，中国制造)，可共同调节或独立调节;线速度数字显示。

h.压延机及辅助机电气控制系统

1. 压延机直流控制，70m/min。所有辅助机械的交流控制，130米/分钟;调整精度在±1.0%之间
2. 电气控制系统包括“直流/交流主电气控制柜”和“操作面板(钢琴式)”
3. 空气开关、接触器、按钮、指示灯采用施耐德品牌;其他电器采用中国名牌产品;
4. 压延车间的每一个单元都可以一起运行或单独运行。在操作面板上插入相应的高精度数字显示仪表。(线速度、电流、罗拉间距、罗拉回火等)
5. 电气控制系统有联锁装置，用于验证机器。自润滑站、抽油泵、齿轮箱润滑泵、风扇冷却系统启动后，压延机直流电机即可运行。而且，由于压延机的直流电机在运转，润滑站、齿轮箱油泵、风扇冷却系统不能断电。

i.输送带:共4条

1. S-100L banbury混合机→SK-Φ610×2130混合机:1pc;
2. SK-Φ610×2130搅拌磨→SK-Φ560×1830搅拌磨:1pc;
3. SK-Φ560×1830混磨→SJL-Φ250滤网:1pc;
4. SJL-φ250过滤器→SY-4Гφ610×2030 4辊压延机：1PC

j.自动回火控制系统:共7套

• SK-Φ610×2030mm混炼机1台;
• SK-φ560×1830mm混合磨机：1个;
• SJL -Φ250过滤器:1组;
• SY-4ГΦ610×1830mm四辊压延机4台

E.安装调试服务

1. 合同确认后，卖方提供车间平面图、基础图、胶辊、方轴及各类胶辊图纸。每一本操作手册也将由卖方提供。
2. 指导安装调试;
3. 买方应提供备用的管道和电线，卖方只提供其规格或型号。

f .其他条款:

1. 交货期:确认联系后共8个月;
2. 付款方式:电汇预付总金额的30%作为定金，用信用证支付总金额的70%;
3. 备件:卖方免费提供一套无价值的易损件。卖方还建议买方购买一套多个备品备件，存放一年使用。卖方将在交货前向买方出示备件清单供其选择。
4. 外观及颜色:机器外观及颜色以卖方标准为准。当然，我们可以根据买方的遮光指南生产;
5. 电力：以上报价基于380V / 50Hz。定制电力要求将有一些额外的费用和扩展生产时间
6. 保修期:
   1. 机器:调试成功后一年;
   2. 电气元件:调试成功后6个月;
7. 国外调试服务:卖方根据买方要求派遣4名技术人员(或以上)到买方指定地点指导调试服务;
   1. 在中国的费用费用由卖方负责，但签证费用除外;
   2. 买方负责国外的费用和签证费用。此费用包括但不限于以下内容:

1. 航班费;
2. 脱节期间的交通，膳食和生活费;
3. 津贴(人力费)每人一天40美元
4. 运输员:买方应聘请一名翻译，以方便沟通。否则卖方将增派一名翻译。这笔费用应由买方负责(见发票)。

应用程序:

四辊压延机主要用于压延生产线，用于制造PVC软性产品，如横幅，广告牌。csgo竞猜平台

衣服包装袋，包装膜，塑料地板，PVC皮革等。

规格:

类型	SY-4ΓФ560 x1830	SY-4ΓФ610 x2030	SY-4γФ660x2300.	SY-4ΓФ760 x2800	SY-4ΓФ860 x4000
滚子规格(毫米)	Ф560 x1830	ф610x2030	ф660x2300.	Ф760 x2800	Ф860 x4000
轧制产品厚度(mm)csgo竞猜平台	0.08 - -0.8	0.08 - -0.8	0.08 - -0.8	0.08 - -0.8	0.09 - -0.35
轧制产品宽度(mm)csgo竞猜平台	1400-1550.	1600 - 1750	1900 - 2050	2300 - 2500	3000 - 3200
主要电机功率（kW）	45 kwx2;55 kwx2	55 kwx2;75年kwx2	75 kwx2;90年kwx2	90 kwx2;110年kwx2	110年kwx2; 150 kwx2
