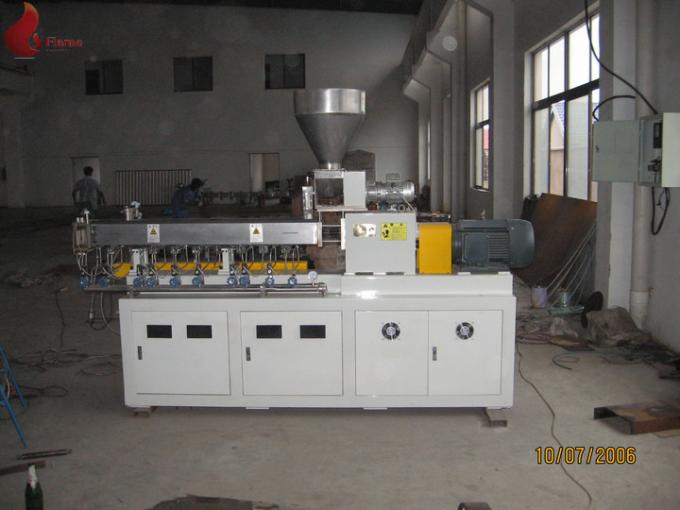

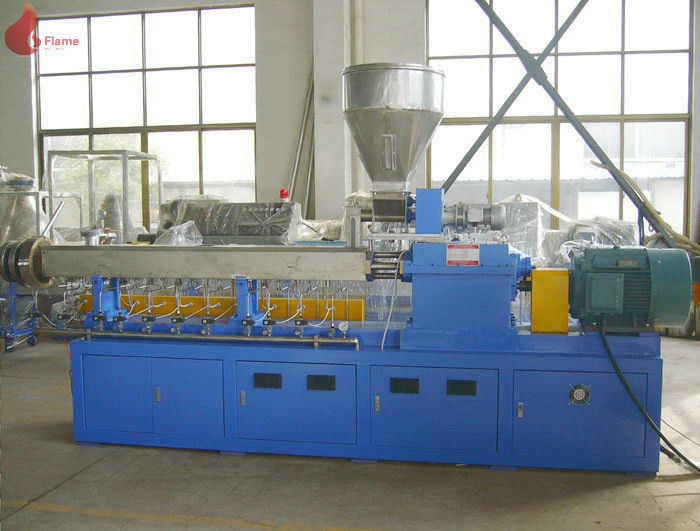

PLC同向旋转塑料挤出机模块化合金双螺杆

1.产品介绍

SHJ（D）系列同向双螺杆挤出机，用于PVC、PE、PP、ABS、EVA、PET等

通过CAD设计，紧密啮合的螺杆元件具有良好的自擦拭特性，并且可以轻松互换。我们在螺杆设计和软件开发方面多年的经验使我们能够实现高效的固体输送、熔融/塑化、混合/复合、分散、均化、脱附和分离根据每种工艺的具体要求，在双螺杆挤出机中进行ILIlization和压力累积。为了满足新材料和新工艺日益严峻的挑战，我们相应地提供了新型螺杆元件。螺杆元件滑动到花键轴上，以实现更高的扭矩和更高的螺杆通道更高的吞吐量。

名称	塑料挤出机	加热方式	石油
类型	SHJ（D）系列	特色	主要用于塑料的挤出
变速箱	硬化的减速机
螺杆和筒体材料	38 crmoala	连接方式	耦合器
能力	100 - 2800 Kg / h	证明书	总工程师

2.描述:

在大多数应用中，芯轴采用40CrNiMoA材料，螺杆部件采用高质量的高速钢W6Mo5Cr4V2，经过高温真空硬化热处理，整体硬度:HRC62-64。筒体采用45#钢，“∞”形孔内衬耐磨合金a-101(Fe-Cr-Ni-B+碳化物)，硬度HRC60-64。对于有特殊要求的应用，我们还提供经过特殊热处理的高耐腐蚀、高耐磨的建筑材料供客户选择。

电控系统中的关键部件均为进口的非常可靠的仪表，只有在润滑油系统与主机即油泵启动联锁后，才能启动主机；只有在进料系统与主机即主机联锁后，才能启动主机ne启动，可以启动给料机吗？当压力与主机连锁，即超压时，主机和给料机都应停止运行；当电流与主机连锁，即超流时，主机和给料机都应停止运行。除标准控制模型外，还可根据要求提供模拟控制面板、PLC控制和PCC控制。

由于其低振动和低噪音水平，主挤出机可以安装在最坚实的地面上，无需任何特殊底座。

3.设备清单

1.直流电机110千瓦

传动：三轴并联设计，减速部分与扭矩分配器合为一体。

轴承：SKF带油润滑进油密封装置

我们使用弹簧销来避免传动系统过载和过流。我们还可以通过连接进口变频器的计算机主板来避免过载和过流。

2.9件耐磨双金属筒体（内壁为耐磨合金）

螺杆部件采用高速工具钢（W6Mo5Cr4V2）.主轴材质为40CrNiMo，螺杆组件与主轴通过渐开线花键功能连接，筒体冷却方式为强制水冷，每个筒体独立使用节流阀和电磁阀，电磁阀为意大利制造，开式筒体为铸铜加热器，闭式壳体为铸铝加热器。

3.水循环系统的电机功率为1.1kW，包括水泵、水箱和热交换器。

4.润滑系统电机功率1.1 KW，包括油泵和热交换器。

5.有两套真空系统。真空系统电机功率2x2.2kW，包括真空泵和缓冲槽。

4.申请：

造粒系统包括水通过铸坯造粒、空气冷却铸坯造粒、空气冷却模面切割、水环模面切割、特殊冷却的偏心热面切割和水下造粒。我们的工程师将根据您的材料特性向您推荐最佳的造粒方式nd工艺要求。

5.主要技术参数：

新型	L / D	螺杆直径(毫米)	电机功率(千瓦)	最大的螺杆转速(rpm)	输出(公斤/小时)
SHJ-20	32-40	21.7	3.	600	2 - 10
SHJ-36	~	35.6	15	600	40-100
SHJ-50	32-52	50.5	45	500	100 - 200
shj - 65	32-52	62.4	75	500	200 - 300
shj - 65 b	32-52	62.4	90	600	300 - 400
SHJ-75	32-52	71	110	500	300 - 500
SHJ-75B	32-52	71	160	600	500 - 700
SHJ-95B	32-52	92	315	600	700 - 1000
SHJ-50d	32-52	51.5	90 - 110	600	300 - 400
shj - 65 d	32-52	62.4	160 - 220	600	500 - 700
SHJ-75D	32-52	71	220-250	600	800-1200
SHJ-95D	32-52	92	550	600	1650 - 2750

6.竞争优势:

SHJ（D）系列同向双螺杆挤出机，用于PVC、PE、PP、ABS、EVA、PET等

1.同向旋转双螺杆挤出机对所有材料均具有最佳的分散和复合性能。模块化设计，可根据材料和工艺进行更换。一台机器可以在多个地方达到广泛的性能和特殊的用途。

2.该机螺杆直径从16mm-160mm不等。不同的螺杆转速和不同的扭矩输出可以满足不同的加工需求。

3.各种进料系统一般为容积式进料，可采用重力式进料，精度更高。

4.提供液压换网器、不停车换网器、铰链模。

5.特殊的机架设计，特殊的挡板，使机器运行时安装方便、平稳。

6.我们使用仪表和按钮直接控制机器。故障少，简单直观，是广大客户的首选。

7.HMC操作控制。

8、控制系统采用PLC、PCC系统配彩色触摸屏，所有仪表均与正线相连，可实现全线自动控制和在线检测。

9.全新强化设计，减速、扭矩、干扰一体化。高扭矩变速箱适用于高容量，扭矩限制器适用于长寿命，转速可达800rpm，变速箱扭矩度可达8.8。

7.服务:

1.海外安装指南。

2.海外测试运行

3.Ovsersea工人培训

4.技术支持

5.备件供应

6.技术操作支持

7.公式和处理支持

8.选项

螺杆和筒体均采用积木原理设计。螺杆配置，筒体设置，螺杆长径比，进料和排气的数量和协议，螺杆变化，制粒方式，以及对构成的要求，使该机在其他一般应用中具有通用性。

9商业条款

1.付款方式：预付款电汇30%，余款（70%）在装运前电汇支付

2.交货时间:收到预付款后60天

3.运输方式:集装箱、简单包装(PE膜、托盘)

4.质保期:自机器在买方工厂使用之日起:

(1)机械部分:12个月

（2） 电气部分：6个月

5.安装和调试

(1)在装运前进行了最新的调试

（2） 海外调试及收费

如果客户要求，将向买方派遣一名或两名技术人员指导设备的安装和调试。

客户支付我们技术人员的费用。

(1)往返机票

（2） 交通、住宿和通讯费用

（3） 技术人员津贴为每人每天80美元。

(4)需要一名翻译。

6.备件:

客户需要一年的备件，我们建议客户购买备件(将提供配件清单)

7.提供英文手册、外形图和基础图。
