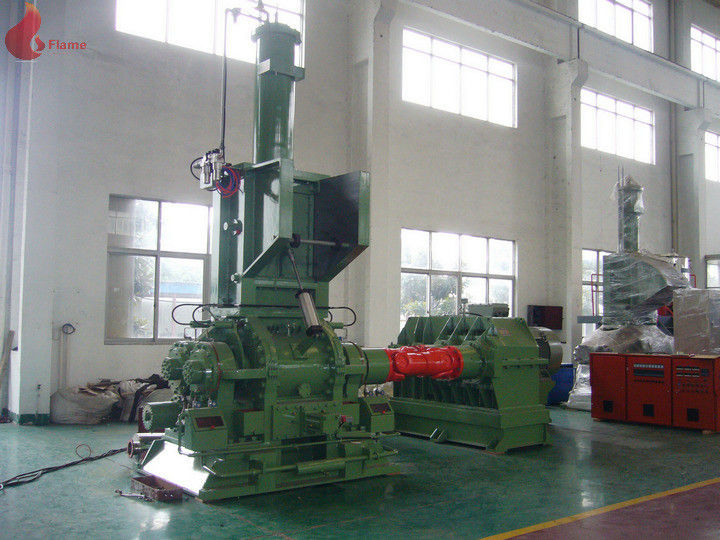

1500kg / h 400KW合金磨损环160L密炼机稀油润滑系统

1500kg/h 400KW合金磨损环稀油润滑系统160L内密炼机

1.介绍

• 捏合室的中间体主要由合金钢制成。表面镀硬铬，美观耐磨。
• 合金钢转子中间有一个孔，可通过油或蒸汽(油加热或蒸汽加热)对转子进行冷却或加热。转子突出部分采用硬质合金，表面硬化，光滑，光亮，经久耐用。
• 采用国外先进技术，在密封方面取得了良好的效果。
• 卸料门采用液压旋转执行机构，卸料快速、平稳。

的名字：塑料混合机类型：下降或内部
材料:铸钢能力：180 - 200公斤/批处理
加热方式:石油或蒸汽连接方式:卡登
转子：镀铬和合金堆焊电极
特点:主要用于塑化、搅拌、翅片铝混合料

2.描述:
1.技术参数

a.背辊转速:34 r /分钟;前辊转速:40r/min;

b.电机功率ac: 400kw/380W/50Hz;

c.生产能力:8~10批/小时，150~180kg/批;

d.压缩空气:3.5m/min;

c.落料式;
e、油加热或蒸汽加热式;

2.主要人物

主体1组

1)搅拌柜

由铸钢制造，回火处理，夹层结构，零件

与材料接触用的是硬铬

2)搅拌轴

合金钢浇铸，回火处理，翼尖焊接

然后对专用焊条进行打磨。部分联系与

这种材料是用硬铬做的

3)轴承座

由铸钢制成，回火处理

4)轴4

双列滚筒轴

5)防漏装置

搅拌轴端部采用料斗防止泄漏，摩擦部位采用高压注油润滑压缩

6)基座1

型材接头，回火处理，机械加工

压锤和气缸1组

1)压锤采用铸钢制造，与零件接触

材料采用硬铬1

2)气缸座采用碳素钢管1

3)活塞采用铸钢制造，密封圈耐油

和耐热性

4)压锤做带平衡装置1

给料装置1组

1)给料口和给料门由

采用铸钢，与材料接触的零件做硬处理

铬1

2)送料门采用气压

放电装置1组

1)卸料门采用铸钢制造，与零件接触

材料采用硬铬1

2)卸料门采用液压回转执行机构。1

3)卸料门采用液压安全紧固

传输设备1组

1)密封油浴齿轮减速机

2)联轴器:

电机和减速机采用法兰柔性联轴器1

减速机与搅拌轴采用万向联轴器1

3)主电机220KW, 8级1级

4)轴承座异形杆接头、回火处理、机加工

电气控制装置1组

1)控制柜

2)启动主电机电路

3)手动、半自动、全自动操作回路，功能齐全

自动操作电路设计与其他装置集成。

4)接触器:LG品牌;PLC:三菱品牌。

油压及润滑装置1组

1)卸料装置油压

2)搅拌轴的润滑

3)齿轮漏泄装置的防漏环润滑

压缩1

油管1组

1)压缩空气组件(排水、调压、

润滑)

2)压缩空气管

3)润滑电路油管

4)油压管

3.应用程序:

PVC人造革;PVC膜;聚氯乙烯塑料地板;聚氯乙烯塑料薄膜;塑料混合机;橡胶密炼

4.设备清单

1.主体	1组
2.压锤和汽缸	1组
3.供料装置	1组
4.放电装置	1组
5.传动装置	1组
6.电气控制设备	1组
7.油压及润滑装置	1组
8.油管	1组

5.主要技术参数:

项目模型	混合室工作能力(L)	后转子转速(r/min)	主电机功率(kw)	重量(t)
s - 75 l	75	1:1.17	160	22
s - 100 l	One hundred.	1:1.17	220	24
s - 120 l	120	1:1.17	300	28
s - 160 l	160	1:1.17	400	32

6.竞争优势:

• PLC控制系统
• 更低的噪音，更安全的混合
• 良好的分散效果
• 最佳的混合室，达到100%的混合效果。
• 搅拌速度快，效率高
• 更容易维护。
• 寿命长。
• 没有泄漏。

7.服务:
1.国外安装指南。
2.海外测试运行
3.海外工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.配方和加工支持

8.选项
两个转子混合器,相对旋转,物质从提要嘴里夹到辊缝转子挤压和剪切,通过上面的辊缝后顶部与棱角分为两部分,分别沿室壁和转子之间的差距在回归前后辊缝上面。在一周的转子周围流动中，物料受剪切和摩擦作用的影响，使橡胶温度急剧上升，粘度降低，增加了橡胶在复合材料表面的润湿性，使橡胶与复合材料表面有良好的接触。

9.商业条款
1.交货期:确认联系后共6个月。
2.付款方式:电汇总金额的30%作为定金，发货前电汇总金额的70%。
3.零配件:卖方免费提供一套无价值易损件。卖方还建议买方再购买一套能使用一年的备件。卖方在交货前将备品备件清单展示给买方供其选择。
4.外观及颜色:机器外观及颜色以卖方标准为准。当然，我们也可以根据客户的要求定做。
5.电力:以上报价为380V/50Hz。因客户订制的电力需求，将收取额外费用及延长生产时间。
6.保修期:
6 - 1。机器:调试成功后一年;
6 - 2。电气元件:调试成功后6个月。
7.国外承担的调试服务及费用:
7 - 1所示。卖方将派遣3 - 4名技术人员(按买方要求可达)到买方指定地点指导设备安装和调试服务;
7 - 2。买卖双方应承担相应费用，具体如下:
7-2-1。在中国的费用由卖方负责，但签证费用除外;
7-2-2。买方负责在国外的费用和签证费用。此费用包括但不限于以下内容:
一个往返机票;
b.出差期间的交通费、餐费、住宿费、通讯费;
c.津贴(人工费)每人每天80美元(以天计算:自出差回国之日起累计天数);
翻译:为方便卖方技术人员现场工作沟通，并顺利完成任务，买方应聘请一名翻译。否则卖方将额外派一名翻译过来。买方应负责这笔费用(见发票)。
