高速胶凝橡胶过滤机与护套杆，橡胶过滤机

描述:

过滤橡胶原料进入轧机，过滤掉铁屑、石子等杂质。
1.螺丝采用特钢制造，经氮气处理，经久耐用。
2.采用夹套式筒体冷却，有效冷却橡胶。
3.双头过滤器，更换方便快捷。
4.运行平稳，产量高。
5.电源切断时，模头自动开启。


应用程序:

用于胶凝橡胶进入压延机前的过滤，保证原料的纯度，保护万年历不受损坏。


规格:

即总体描述:

1.螺杆直径:￠6”(160毫米)
2.螺杆转速:最大50转/分
3.容量:400 ~ 600公斤/小时
4.主电机功率:55kw, 1000RPM，杭州恒力电机

2设备组成:

1.螺杆
2.桶
3.双模头，切刀
4.底盘
5.驱动装置
6.润滑与油压单元t
7.电气控制柜
8.管道


3详细规格:

1.螺丝一套
(1)￠6”单螺杆采用38 crmoala氮化处理。螺杆中空可连接冷却水。
(2)转矩连接，包括不锈钢管。连接采用国内知名品牌。
2.桶
(1)型式:夹套式设计，可接冷却水。
(2)材料:外筒采用碳钢，内筒采用耐磨合金钢。
(3)筒体:模头采用数显温控仪。


3.模头

(1)模头采用双片式，可配夹套式，可连接冷却水。
(2)模头紧固采用油压法。
(3)滤板及垫片。
(4)叶片采用两台1.1KW电机、减速箱、链传动。

4.底盘1组
(1)型材焊接、回火处理。

5.驱动单元1
(1)硬面齿轮:包括止推轴承设计。输出轴与螺杆直接连接。润滑采用飞溅式系统。1组
(2)联轴器:电动机与减速机之间的有框联轴器
(3)主电机:55kw DC, 1000rpm。杭州制造Henli。

6.润滑及油压装置1套
(1)轴承润滑:力由轴承箱内的内动力润滑。
(2)油压单位:1。模头夹紧并打开。
2.包括油箱、油泵、蓄能器，断电时可开启模头，清洗方便。

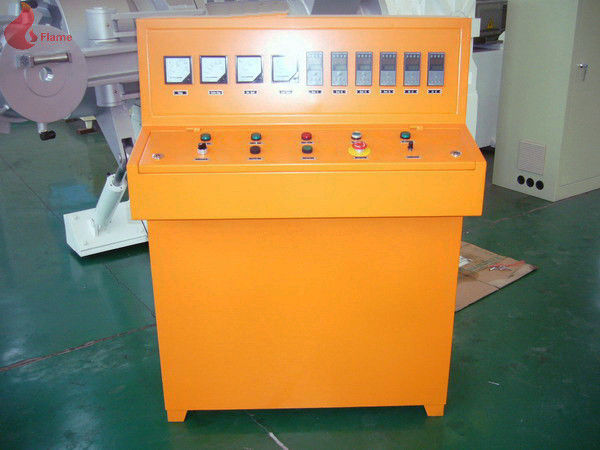

7.电气控制柜1台
(1)控制柜1台，操作表1台，表面喷塑处理。
(2)启动主电机回路。
(3)切断电源时模头启动回路。
(4)韩国LG接触器，主电机采用英国eurotherm直流调速。切割刀片采用富士变频控制。温度控制采用日本RKC或OMRON。指示灯、按钮均为上海制造。

设备安装调试:

1、本机安装在整体混凝土基础上，基础厚度1.2米以上。
2、电机轴与减速机输入轴的同心度公差小于0.3 mm。
3、空转时间不超过10分钟，并且在螺杆与衬套之间注射需要少量润滑油。
4、不可逆转
5、机器使用完毕需清理物料。
