硬齿面齿轮箱变频调速橡胶内混器耐磨损转子NL-110L

1.介绍的产品

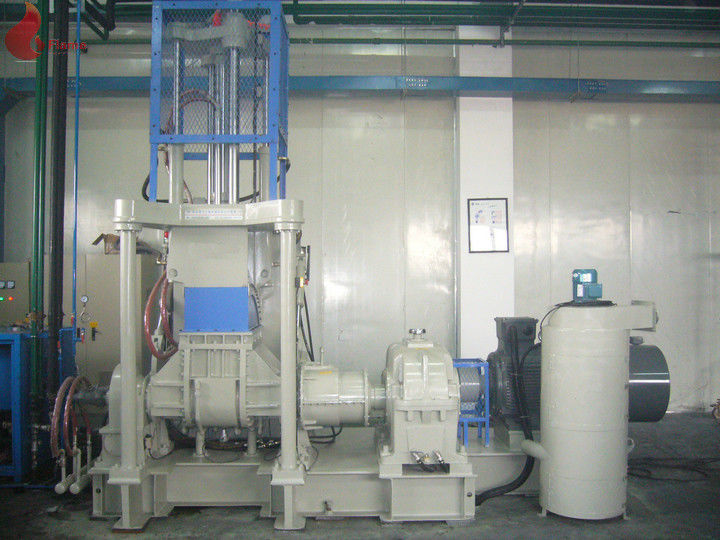

硬齿面齿轮箱变频调速耐磨转子NL-110L橡胶混炼机

的名字	分散捏和机搅拌机	冷却方式	冷却水
类型	Tumblet类型	功能	主要用于橡胶混炼。
转子	镀铬和合金堆焊电极
材料	铸钢	连接方式	耦合器
能力	约100 - 140公斤/单位	证书	ISO、CE

2.描述:

项目	的名字	规范
1	应用程序	橡胶混合
2	有效的能力	83升
3.	总容量	110升
4	喂养类型	前后送料(根据客户要求设计)
5	温度调节	水冷或其他
6	一次生产能力	约100-140kg(根据生产工艺)
7	一批时间	5-10min
8	主电机	160千瓦交流
9	转子类型	角的粉丝
10	搅拌轴转速	0-45rpm(传感器)

它由W形优质钢板焊接而成的主体和两个侧板组成。为夹套式设计，用于冷却或加热。内部镀硬铬或用硬质合金焊接而成。

它属于班伯里型。转子轴有一个孔和径向孔，通向机翼是通过在顶部和端面焊接硬质合金，然后研磨，抛光和镀硬铬建立的。

3.设备清单

a.Discharging设备

a-1蜗轮结构混合室

a-2倾斜角度最大110°~135°

a-3倾斜电机3HP带刹车电机(东源电机)+行星式变速箱

b。操纵装置

b-1主电机160kw 6P，交流(东源电机)

b-2变频器160KW(三菱)

b-3皮带索具C型皮带采用优质橡胶制造

b-4齿轮箱全封闭，硬齿面磨削处理，减速比16:1

b-5差动齿轮混合机前后轴采用差动齿轮组，差动速比1:0.75

c。与管

c-1混合室，旋转轴，压盖为水冷却管，进出管路尺寸为01。

d。电控箱

d-1落地机柜

d-2电气装置及控制装置符合国家标准

d-3型电控箱，可根据客户要求设计

d-3电机启动回路

d-3-2温度自动设定、显示、控制。

d-3-3 PLC+10 "一套(台湾台达品牌)，实时显示技术曲线，下载技术参数，提供班伯里混合机操作程序。可进行各种处方的程序设置。完全按照人机界面提示操作，避免人为疏忽造成错误操作。程序内容由买方设置。可保留各种手动旋钮。

4.应用程序:

广泛用于橡胶、塑料及其它橡塑材料的混合。

5.主要技术参数:

类型	NL-10L	NL-20L	NL-35L	NL-55L	nl - 75 l	nl - 110 l	nl - 150 l
主电机功率(千瓦)	22	37	55	75	110	160	220
气缸直径(毫米)	Ф160	Ф200	Ф250	Ф300	Ф350	Ф420	Ф500
送料方式(前/后)	前面的类型	前后公式
体重(公斤)	2300	4200	6500	8500	10600	14000	20000
安装尺寸(毫米)	2150年x1350x2200	2350年x1550x2400	2570年x2180x2570	3370年x2460x3180	3550年x2560x3220	4245年x2950x3380	4580年x3200x4100

6.竞争优势:

1 .主要电器部件为三菱

2、油压单元:智能油路配合主电机保护器(台湾油压系统)

3整机轴承采用美国拼布品牌。

增强型齿轮减速装置，硬齿，中国江阴制造

5冷却水泵为台湾广泉牌

6搅拌轴采用20crMo NicrMo合金钢锻造件，易损件进一步焊接，采用西德进口耐磨钢，再经电镀处理。

7搅拌槽主体采用耐磨合金钢整体铸造，剪切前缘进一步焊接，采用西德进口耐磨锋利钢，再经硬电镀处理。搅拌槽始终相互配合，强制循环。

8侧壁防漏采用高科技材料环氧级高压压铸，具有耐磨、易修复、耐化学反应等特点。

9压盖采用“M”型结构，使橡胶混合均匀、完全。

搅拌槽定位工作时，油缸定位平稳。

11搅拌机轴采用更新的三叶片，均匀分布。与传统的双叶片相比，电动叶片可节省3-5%

7.服务:

1.国外安装指南。
2.海外测试运行
3.海外工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.配方和加工支持

8.选项
两个转子机相对旋转,物质从提要嘴里夹到辊缝转子挤压和剪切,通过上面的辊缝后顶部与棱角分为两部分,分别沿室壁和转子之间的差距在回归前后辊缝上面。在一周的转子周围流动中，物料受剪切和摩擦作用的影响，使橡胶温度急剧上升，粘度降低，增加了橡胶在复合材料表面的润湿性，使橡胶与复合材料表面有良好的接触。

9.商业条款

安装调试服务:
1.合同确定后，卖方提供厂房平面图、基础图、胶辊图、方轴图及各种胶辊图。所有操作手册也由卖方提供。
2.卖方将派3-4名技术人员为买方指导安装调试;
3.买方应提供备用的管道和电线，卖方只提供其规格或型号。

其他条款:
1.交货期:确认联系后共6个月。
2.付款方式:电汇总金额的30%作为定金，发货前电汇总金额的70%。
3.零配件:卖方免费提供一套无价值易损件。卖方还建议买方再购买一套能使用一年的备件。卖方在交货前将备品备件清单展示给买方供其选择。
4.外观及颜色:机器外观及颜色以卖方标准为准。当然，我们也可以根据客户的要求定做。
5.电力:以上报价为380V/50Hz。因客户订制的电力需求，将收取额外费用及延长生产时间。
6.保修期:
6-1．机器:调试成功后一年;
6 - 2。电气元件:调试成功后6个月。
7.国外承担的调试服务及费用:
7 - 1所示。卖方将派遣3 - 4名技术人员(按买方要求可达)到买方指定地点指导设备安装和调试服务;
7 - 2。买卖双方应承担相应费用，具体如下:
7-2-1。在中国的费用由卖方负责，但签证费用除外;
7-2-2。买方负责在国外的费用和签证费用。此费用包括但不限于以下内容:
一个往返机票;
b.出差期间的交通费、餐费、住宿费、通讯费;
c.津贴(人工费)每人每天80美元(以天计算:自出差回国之日起累计天数);
翻译:为方便卖方技术人员现场工作沟通，并顺利完成任务，买方应聘请一名翻译。否则卖方将额外派一名翻译过来。买方应负责这笔费用(见发票)。
