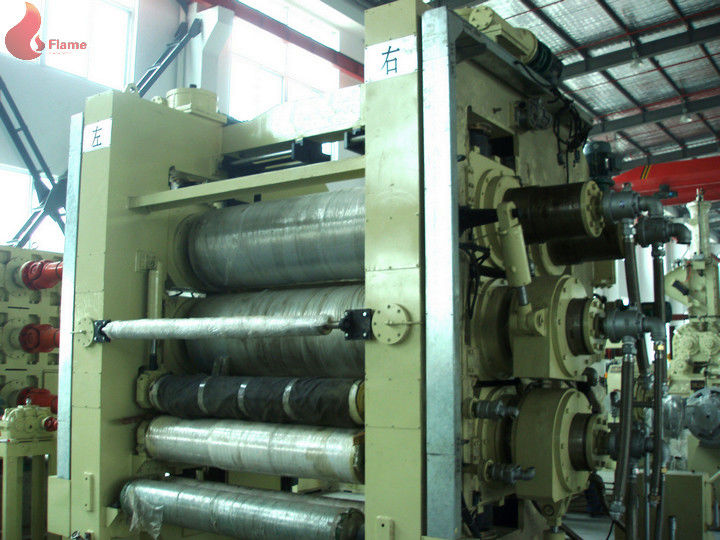

人造革PVC压光机高精度/四辊压光机

产品名称:

轧光机

人工l容易的4辊压光机耐磨，精度高

主要人物:

SY-4Г24“×80”（Φ610×1830毫米）PVC压延线

最终产品总结csgo竞猜平台

1. 本生产装置适用于PVC透明薄膜;
2. 最终产品厚度:0.0csgo竞猜平台8 ~ 0.5毫米;
3. 最终产品宽度:1csgo竞猜平台400毫米;
4. 生产线速度:0~110m/min；
5. 容量:600吨/月;
6. 加热方法:油加热。

B.配置及能源成本清单

不。	机器的名字	问'ty	水成本(m3./小时)	空气成本 (m3./分钟)	权力(千瓦）	石油成本 (千卡/小时)
1	shr500a高速混合器	2		0.5 x2	75 x2	0.5×2
2	s - 100 l密炼机	1		3.	220	10×2
3.	SK -Φ660 * 2300混合机	1	0．7		110	110000 k
4	SK -Φ610 * 2030混合机	1	0．6		90	100000 k
5	SJL -Φ250过滤器	1	0．2		110	10
6	SY-4ГΦ610 * 18304 -滚轧光机	1	1.5	0．5	295	50
7	SY-4ГΦ610*1830压光后辅助机器	1	30.	0．2	25
8	输送带	4个人电脑			5．5
9	Temp.控制系统	7集

c .工艺流程

SHR-500A高速混合机2台→S-100L班伯里混合机1台→SK-Φ660*2300混合机→SK-Φ610*2030混合机→SJL-250塑料过滤器→SY-4Г Φ610*1830四辊压延线→压延后辅助机

D.设备技术参数

a. shr500a高速混合器

• 55/75KW双速电机，国内知名品牌;
• 搅拌筒6mm厚不锈钢壁;搅拌筒底部8mm厚不锈钢;桶体不锈钢外壳(耐腐蚀，易清洗);盖子上有不锈钢料斗
• 3支型不锈钢桨，底桨为槽型;转速为380/760 RPM;
• 主轴用聚四氟乙烯密封;
• 搅拌机支架采用优质钢板拼接;
• 所述导爆片焊接在枪管内墙的顶部;
• 具有电加热系统和温度检测电偶
• 气动式放电
• 中国名牌接触器
• 中国名牌数显温度表;

b. S-100L Banbury混合器

1.技术参数

• 前辊转速:40r/min;
• 后辊转速:34r/min;
• 电机功率:交流220kw/380W/50Hz;
• 降低放电类型;
• 油加热或蒸汽加热方式;
• 生产能力:10~15批/小时，110~120kg/批
• 压缩空气:3米/分钟

2.主要人物

• 精密滚子球面轴承;
• 在揉面室中间使用加热油或蒸汽
• 强制润滑;
• 本机可在断电时手动开启放电门;
• 转子镀铬

c。SK -Φ660×230.0混合机

1.技术参数

• 卷大小:Φ660×2300毫米
• 前后卷速度收音机:1.22:1
• 前辊转速:42.65m/min
• 背辊转速:34.96m/min
• 电机功率:132千瓦;
• 油加热;

2.主要人物

• 辊筒采用冷硬铸铁，HS68~72;
• 空心滚子内充热油，带旋转接头和软金属管;
• 调整设备两辊间距，强制润滑;
• 硬齿齿轮箱，噪音低，寿命长，万向轴传动，配有自动扭体设备;
• 紧急停止设备;
• 电气控制柜

d。SK -Φ610×20.30混合机

1.技术参数

• 卷大小:Φ610×2030毫米;
• 前后卷速度收音机:1.22:1
• 前辊转速:42.65m/min
• 背辊转速:34.96m/min
• 电机功率:90kW, 740r/min
• 油加热;

2.主要人物

• 辊筒采用冷硬铸铁，HS68~72;
• 空心滚子内充热油，带旋转接头和软金属管;
• 调整设备两辊间距，强制润滑;
• 硬齿齿轮箱，噪音低，寿命长，万向轴传动，配有自动扭体设备;
• 紧急停止设备;
• 电气控制柜

e。SJL -Φ250过滤器

1.技术参数

• 转速:75 r / min;
• L / D = 5.5: 1;
• 电机功率:DC110kW, n=1500m/min;
• 容量:800 ~ 1500公斤/小时;
• 螺杆、筒体材质:38CrMoALA氮化处理

2.主要人物

• 采用液压操作的双模头;
• 直流时机;
• 断电后自动开启模头，避免了焦炭的产生

f。SY-4Г24“* 72”(Φ610×1830)四辊压延机

1.技术参数

• 辊筒尺寸及数量:Φ610×1830mm 4支
• 滚筒转速:0~120m/min;
• 电机功率:1#辊:DC75kW

2 #辊:DC90kW

3 #辊:DC90kW

4 #辊:DC75kW

• 最终产品厚度:0.08~0.5mmcsgo竞猜平台

• 油加热

2.主要人物

• 辊筒采用冷硬铸铁，HS68~72;1#、2#、3#、4#辊均为钻孔辊，表面粗糙度Ra0.2;
• 油加热，带旋转接头和软金属管;
• 压延机专用轴承，精度高，强度高，耐磨损，使用寿命≧60000小时，可达250℃，不漏油，强制润滑;
• 1#、2#、4#辊之间的间距由3组双速电机驱动齿轮箱调节;
• 3#滚轮设有轴交叉设备和回拉设备，电动调整间距，液压锁紧，zui大。交叉±25毫米
• 采用4套6级高精度硬齿齿轮箱，噪音低，使用寿命长(正常使用≧50000小时)，传动轴驱动。各辊速度可方便调节;
• 4#辊设有侧切部分，将溢出的物料覆盖在辊上，切回四辊压延机;
• Eurotherm品牌(英国)直流控制器;
• 采用独立的稀油润滑系统，润滑站启动后驱动电机即可运行;
• 4个方向设有紧急停车设备;
• 支架与钢板连接，高温回火处理;

g。协助机器

1.技术参数

• 移动类型;
• 辊宽:1830mm;
• 线速度:110米/分钟;
• 压花装置:一段式;
• 制冷设备:￠450 * 2130 mm, 9个人电脑的夹克建设;

2.主要人物

◆压纹装置:固定在主机机架上

1. 光滑的辊:1个人电脑;Φ260×2030毫米;
2. 硅胶辊(带碳化硅):1pcs;Φ310×2030毫米;
3. 电机功率(变频电机):5.5kW

◆冷却装置:

1. 辊筒尺寸:Φ450×2130mm;数量:9个;夹套式，镀铬;
2. 2辊间距120mm，带冷却旋转接头;
3. 电机功率(变频):7.5kW

◆牵引设备:(气动操作)

1. 胶辊:1个人电脑;Φ215×2130毫米;
2. 光滑的辊:1个人电脑;Φ215×2130毫米;
3. 电机功率(变频):4kW。

◆切边装置:

1. 2套圆盘刀片装置可横向方向移动;可以一起或独立调整。电机功率:1.5 kw * 2;

◆四辊表面绕线机1台

1. 滚子尺寸:Φ315×2130毫米;数量:4个人电脑;
2. 电机功率(变频):3kW;线速度:V = 10 ~ 30米/分钟。

所有电机调速均采用日本富士品牌(中国制造)，可一起调节，也可单独调节;线速度数字显示。

压光机及辅助机的电气控制系统

1. 压延机直流控制，70m/min。所有辅助机器的交流控制，130米/分钟;调节精度在±1.0%之间
2. 电气控制系统由“直流/交流主电气控制柜”和“操作面板(钢琴式)”组成
3. 空气开关、接触器、按钮、指示灯均采用施耐德品牌;其他电器采用中国名牌;
4. 压延设备的每个单元都可以一起或单独操作。在操作面板上插入高精度对应的数字显示仪表。(线速度、电流、滚筒间距、滚筒回火等)
5. 电气控制系统设有联锁装置，对机器进行检验。自润滑站、油泵、齿轮箱润滑泵、风机冷却系统启动后，压延机直流电机即可工作。此外，压延机直流电机运行后，润滑站、齿轮箱油泵、风机冷却系统均不能断电。

i、输送带:共4条

1. S-100L班伯里混合机→SK-Φ610×2130混合机:1pc;
2. SK-Φ610×2130混炼机→SK-Φ560×1830混炼机:1pc;
3. SK-Φ560×1830混磨机→SJL-Φ250过滤器:1pc;
4. SJL-Φ250滤网→SY-4ГΦ610×2030四辊压延机:1pc

j.自动回火系统:共7台

• SK-Φ610×2030mm混炼机1台;
• SK-Φ560×1830mm混炼机1台;
• SJL -Φ250过滤器:1组;
• SY-4ГΦ610×1830mm四辊压延机4台

E.安装调试服务

1. 合同确定后，卖方提供厂房平面图、基础图、胶辊图、方轴图及各种胶辊图。每个操作手册也将由卖方提供。
2. 指导性安装调试;
3. 买方应提供备用的管道和电线，卖方只提供其规格或型号。

f .其他条款:

1. 交货期:确认联系后共8个月;
2. 付款方式:电汇总金额的30%作为定金，信用证总金额的70%作为定金;
3. 零配件:卖方免费提供一套无价值易损件。卖方还建议买方购买一套多件的备件，储存一年的运营。卖方在交货前将备品备件清单展示给买方供其选择。
4. 外观和颜色:机器的外观和颜色以卖方标准为准。当然我们也可以根据买家的要求生产;
5. 电力:以上报价为380V/50Hz。对于定制的电力需求，将会有一些额外的费用和延长生产时间
6. 保修期:
   1. 机器:调试成功后一年;
   2. 电气元件:调试成功后6个月;
7. 境外调试:卖方派技术人员4人(按需方要求)到需方指定的地点指导调试工作;
   1. 在中国的费用由卖方负责，但签证费用除外。
   2. 买方负责海外费用和签证费用。此费用包括但不限于以下内容:

1. 航费;
2. 旅行期间交通费、餐费、生活费;
3. 津贴(人工费)每人一天40美元
4. 运输人员:为了方便沟通，买方应聘请一名翻译。否则卖方将额外派一名翻译过来。买方应负责这笔费用(见发票)。

应用程序:

四辊压延机主要应用于PVC软质产品的压延生产线上。csgo竞猜平台

服装包装袋、包装膜、塑料地板、PVC人造革等。

规格:

类型	SY-4ΓФ560 x1830	SY-4ΓФ610 x2030	SY-4ΓФ660 x2300	SY-4ΓФ760 x2800	SY-4ΓФ860 x4000
滚子规格(毫米)	Ф560 x1830	Ф610 x2030	Ф660 x2300	Ф760 x2800	Ф860 x4000
轧制产品厚度(mm)csgo竞猜平台	0.08 - -0.8	0.08 - -0.8	0.08 - -0.8	0.08 - -0.8	0.09 - -0.35
宽度轧制产品(mm)csgo竞猜平台	1400 - 1550	1600 - 1750	1900 - 2050	2300 - 2500	3000 - 3200
主电机功率(千瓦)	45 kwx2;55 kwx2	55 kwx2;75年kwx2	75 kwx2;90年kwx2	90 kwx2;110年kwx2	110年kwx2; 150 kwx2
