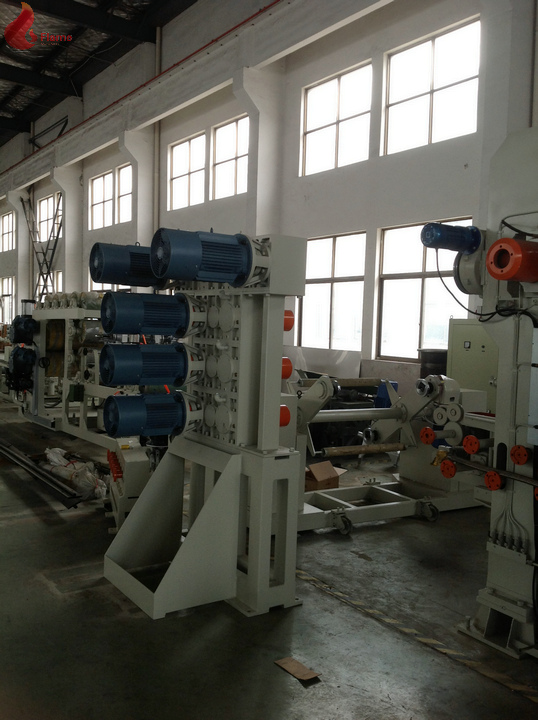

ABB电机CPU控制部油加热SY-6Γ￠360 x1200mm Six-Roll压延机生产线

ABB电机CPU控制部油加热SY-6Γ￠360 x1200mm Six-Roll压延机生产线

SY450-6Г1350六辊塑料万年历机

主要技术规格：

滚筒尺寸：φ450x1350mm

滚筒式：Г型

输出方法：上行输出，送料辊和剥离辊在同一侧

传播方向:自定义

滚轮线速度：3.5〜35米/分钟

辊的距离:0 ~ 40毫米

最大产品厚度：0.08〜0.80mm

最大产品宽度：1000mm

主电机功率:4×30kw(2#、3#、4#、5#辊)

2×22千瓦(1 #、6 #辊)

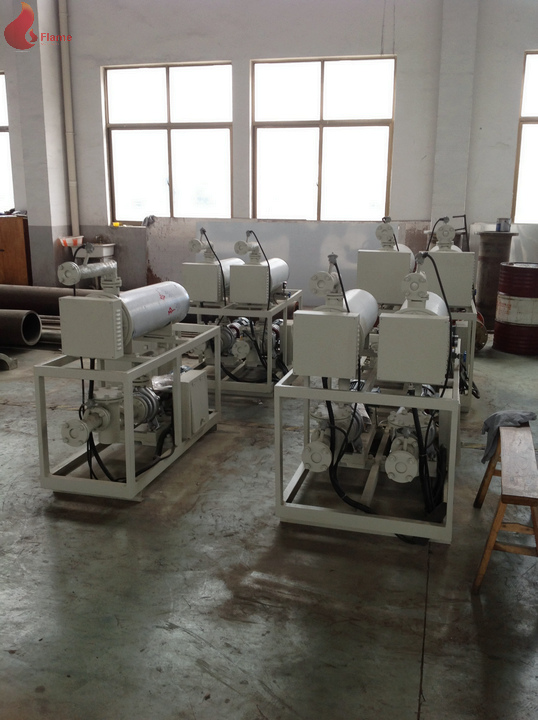

油加热功率:6x40kw

每种油泵电源5.5kw。

热油泵采用常州武进

主机安全保护:主机机架前后均安装急停按钮，按钮盖采用不锈钢

3.描述

技术规范

⑴1＃，2＃，3＃，4＃卷是合金冷却铸铁滚筒，滚筒使用离心铸件，合金冷却层同样，滚子表面硬度达到HS68-72; 1＃，2＃，3＃，4＃卷都是全套钻辊，5＃，6＃辊都是锻造钢钻辊，加热处理后的辊表面，辊表面硬度达到HRC55。滚筒表面全部指示器运动小于±0.005mm（日历安装和测试后）

⑵1#、2#、3#、4#辊表面镀铬处理、研磨抛光处理。镀铬厚度≥0.10MM，表面粗糙度Ra0.20,5#、6#辊表面粗糙度Ra0.05(镜面)

⑶滚筒采用单独传动式，万向联轴器传动

⑷驱动电机采用变频电机及控制系统，2#、3#、4#、5#辊驱动功率各为30kw。1#、6#辊驱动功率各22kw。

⑸滚动轴承是耐高温，高精度滚子轴承（北京轴承公司，D级精密），采用薄油循环润滑法，采用多地冷却器冷却润滑，保护润滑油在最佳的工作状态下。此外，轴承底座具有更好的腔，可以充分润滑滚子轴承，延伸轴承寿命。轴承基座和轧辊之间的密封材料，包括石墨，密封的寿命长，主机的小摩擦力损耗，充足的节省功耗。还在润滑油管和轴承座之间的连接使用软金属管，易于客户更换滚筒。

⑹主机使用高精度，减少差距小幅折叠箱传动，这尤其适用于塑料日历机，根据国家标准ZBJ19004-88生产。齿轮精度为6级齿轮磨削，齿轮材料是优质合金钢。齿轮箱发射光滑稳定，低噪音〔小于80 dB〕，高精度。通用耦合驱动器，辊的最大线速度为30米/分钟。减速箱是双轴法，电源电源时容易返回材料。

⑺框架和底座处理多次热处理和加工过程，确保精确要求。框架和梁覆盖着不锈钢。

⑻辊使用油加热，在工作温度达到后，温度差小于±1度，它有附着的热油式旋转连接（上海HU MIN制造），不锈钢软金属管。

九、1#、2#、3#、4#、6#辊具左右电动自动调整距离及电器热保护，可左右或分开调整辊距，便于调整薄板厚度。马达配有手轮调节，断电时可手动开卷。

5#辊有手动穿越装置，最大距离可调20mm

停机量规采用手动调节宽度，材料采用铜质

十二、输出辊采用粘辊装置，气动紧密，配有冷却水接头。

4.应用：
固定(六)辊压延机适用于生产高档硬质透明PVC片材、彩色PVC片材
片材、柔性PVC片材，如食品包装、药品包装等吸塑容器。

5.规格:

电气零件指令：旋钮调整，CPU控制

(1)频率ABB品牌。

⑵F（2）救助电机都使用ABB电机。

(3)电气部分:CPU全部采用SIEMENS

(4)调速:调速:机器联动控制及主机控制、辅机控制、主机、辅机单独控制。

	SY-5L 950.	SY-5Г 1050.	SY-6Г 1200	SY-5Г 1300	SY-5г1500.	SY-5г1600	SY-5г1800.
滚筒尺寸	Ø320× 950mm.	Ø400× 1050mm.	Ø400× 1200毫米	Ø450× 1300mm.	Ø510× 1500毫米	Ø560× 1600毫米	Ø610× 1800mm.
安排图案	l类型	Г类型	Г类型	Г类型	Г类型	Г类型	Г类型
压延速度	5-25m /分钟	6-30米/分钟	6-30米/分钟	7-35m /分钟	8-40米/分钟	8-45m /分钟	10-50m /分钟
辊数量	5.	5.	6.	5.	5.	5.	5.
Calender产品的吨旋	0.1-06mm.	0.06- 1.0mm.	0.2 - -1.2毫米	0.08-1.0mm.	0.08-1.0mm.	0.08-1.0mm.	0.08-1.0mm.
最大的日历产品	450- 770毫米	610 - 820毫米	610 - 950mm.	610 - 1050mm.	720 - 1250毫米	720-1350mm.	800-1500mm.
驾驶权力	45千瓦	115kw.	136KW.	170千瓦	235kw.	290千瓦	380千瓦
加热功率	90kw.	210kw.	240kW.	265千瓦	315千瓦	385千瓦	456kw.
能力	250kg / h.	450kg / h.	500kg / h.	650kg / h.	800公斤/小时	1000公斤/小时	1500公斤/小时

6.竞争优势:
一种。滚筒用热研磨，单次电机单传输钻，具有稳定和调整速度。机器使用滚子轴承，可承受高温。密封型是迷宫。
湾薄膜可以无限延伸，工作速度高，发电量高，质量好，厚度均匀。
C。主机具有滚动交叉，预加载和防弯曲装置，可以调节辊隙调节速度，电气部件具有PLC控制。

7.服务:

1.海外安装指南。
2.海外测试运行
ovsersea工作者培训
4.技术支持
5.备件供应
6.技术操作支持
7.公式和处理支持

8.选项

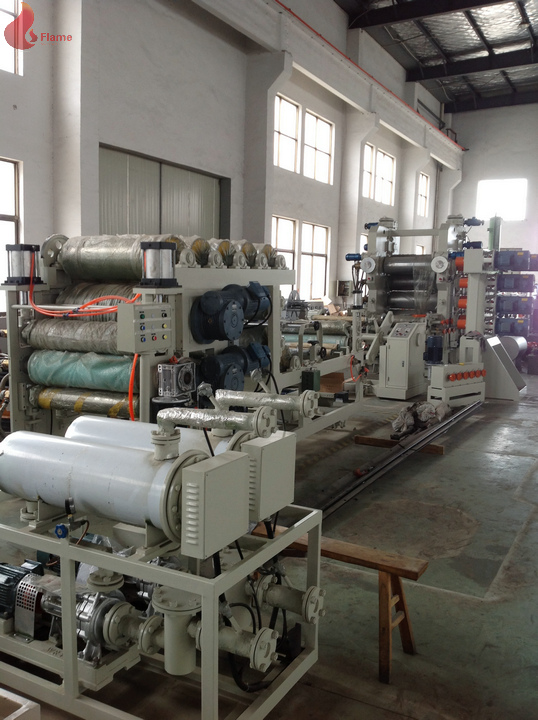

该SYSYTEM由五辊压延机，多辊铅装置和辅助冷却机组成


9.商业条款
1.付款：30％（以30％）在发货前通过预付款，余额（70％）
2.交货时间:收到预付款后120天
3.运输方式:集装箱、简单包装(PE膜、托盘)
4.质保期:自机器在买方工厂使用之日起:
(1)机械部分:12个月
（2）电气部件：6个月
5.安装和调试
(1)在装运前进行了最新的调试
（2）海外调试和收费一两位技术人员将被送到买方指导
根据客户要求进行设备的安装和调试。
客户支付我们技术人员的费用。
（1）往返飞机票
（2）运输，住宿和沟通费用
技术人员的津贴是每人每天80美元。
(4)需要一名翻译。
6.备件:
客户需要一年的备件，我们建议客户购买备件(将提供配件清单)
7.提供英文手册、外形图和基础图。
