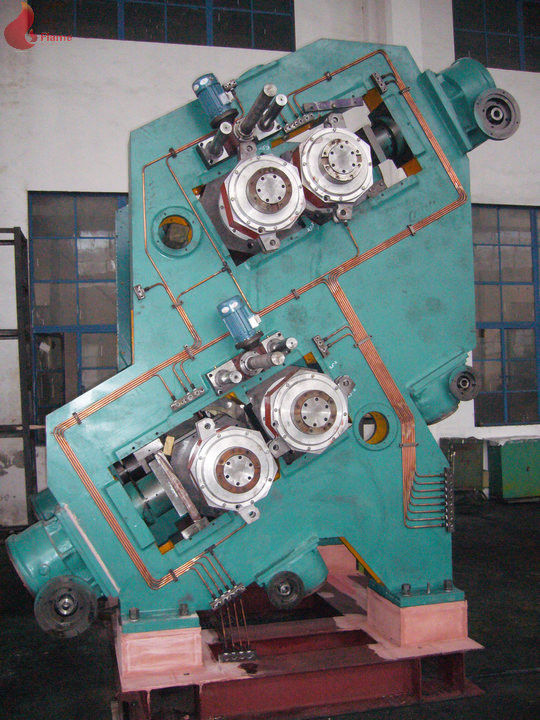

S型PLC控制橡胶压延机/4辊压延机

1.产品介绍

应用程序：	橡胶	特色：	高韧性
产品名称：	橡胶压延机	滚筒编号：	4个S型滚筒
驱动电机：	变频电动机	滚筒材料：	1、2、3、4为合金冷硬铸铁

2.快速的细节:

本压延机主要用于帘子布、帆布等机织材料的单面和双面一次连续涂布，压延橡胶坯料，压延内衬薄橡胶片，子午线轮胎气密层。

3.描述:

1.主电机(电机品牌:中国名牌恒力)

电机数量4台

电机功率1#、2#辊90KW;3#、4#辊110KW

2.辊子(四块外围钻孔辊子，安装ZWZ中国名牌轴承)

轧辊直径Φ610mm

轧辊工作宽度1730mm

辊子周边钻孔辊子的施工

排列式倒S型

3.轧辊摩擦比0.5-1

4.轧辊线速度3-30m/min

5.温度控制

辊面最高温度120℃±1℃

通过热水加热介质

温度范围40~120°C

6.夹持调整装置

夹持调整速度3.65/1.22 mm/min

调整夹头范围0-10mm数字显示

7.轧辊轴向交叉装置

滚动线速度6-60mm/min

最大路拱效应0.3mm

交叉装置的最大位移+/-25mm（数字显示）

8.送料装置

进给速度10 ~ 44 m / min

摆动速度2~10次/分钟

9股票指南

导料槽移动距离300-1700mm

移动类型机动

10.油润滑系统

包括压延机润滑系统和减速机润滑系统。

11液压系统-泵阀应为博世力士乐制造，符合国际标准。

油泵最大压力17.5MPa

力士乐主要液压元件

12.橡胶卷取装置

卷取辊直径250mm

4.申请：

四辊压延机主要用于胎体和帆布的单面和双面涂布以及橡胶板的连续生产。

板材厚度最好为0.3–6 mm

产品的最大宽度为1600mm。

5.规格：

类型	XY-3Γ230ｘ630	XY-3Γ252ｘ720	XY-3Γ360ｘ1120	XY-3Γ400ｘ1400	XY-3Γ450ｘ1500	610年XY-3Γx1730	710年XY-3Γx2130	810年XY-3Γx2430
辊直径(毫米)	230	252	360	400	450	610	710	810
辊面长度(mm)	630	720	1120	1400	1500	1730	2130	2430
辊比	1:1:1 1:1.2:1	1:1:1	1:1:1 0.733:1:1 0.733:1:0.733	1:1:1 1:1.383:1.383 1:1.383:1	1:1:1 1:1.5:1	1:1:1 1:1.4:1	1:1:1	1:1:1 1:1.5:1
轧制速度(米/分钟)	0.8 8	- 18	3-20	3-26	3-26	6-54	8-50	2 - 20
节距范围（毫米）	鹿	0-10	0-10	0-10	0-10	0-20	0-20	-25 - 0.5
csgo竞猜平台产品最小厚度（mm）	0．2	0．2	0．2	0．2	0．2	0.15	0.15	0．5
产品宽度（毫米）	500	550	1000	1200	1400	1500	1900	2150
电机功率(千瓦)	7.5	22	55	55	75	132	185	220
重量（千克）	2600	5500	16000	17500	19000	52000	67000	94000

类型	230年XY-4Γx630	XY-4Γ360ｘ1120	400年XY-4Γx1400	XY-4Γ450ｘ1500	XY-4Γ610ｘ1730	710年XY-4Γx2130	810年XY-4Γx2430
辊直径(毫米)	230	360	400	450	610	710	810
辊面长度(mm)	630	1120	1400	1500	1730	2130	2430
辊比	1:1:1:1	0.733:1:1:0.73	1:1.383:1.383:1	1:1.5:1.51	1:1.4:1.4:1.4 1:1.4:1.4:1	1:1.5:1.5:1	1:1.5:1.5:1
行中辊转速（m/min）	2.1-21	2 - 20	3-26	3-26	8-50	3-30	2 - 20
调整范围(毫米)	0-10	0-10	0-10	0-10	0-20	0-20	-25 - 0.5
Min.Thickness产品csgo竞猜平台(毫米)	0．2	0．2	0．2	0．2	0.15	0.15	0．5
宽度的产品(毫米)	500	1000	1200	1300	1500	1900	2150
电机功率(千瓦)	15	55	75	110	160	185	280
重量（千克）	4800	15000	18500	33000	62000	100000	126000

6.竞争优势:
a、 轧辊采用冷硬铸铁合金制造，加工表面光洁，硬度高，耐磨性好；轧辊圆周边缘有钻孔，采用过热水加热，加热效果好。

b、 滚动轴承为尾部双列径向滚动轴承，轴承体为铸铁，具有良好的减震性能和足够的强度。

c.配备完善的附件:轴跨装置、预紧装置、整经装置、气泡穿刺器、上下摆动送料装置、限位、紧急停机。

d.测厚装置为美国NDC或意大利ES产品。拉力传感器(或测力轴承)是瑞士FMS产品。

e.自动切割装置，机械同步，切割产品静音，运行安全可靠。

F卷绕机为双工位定心卷绕机，包括两个独立卷绕装置和一个工位翻转机构，整个卷绕机操作简单，劳动强度低。

g、 驱动系统采用数字调速装置作为驱动器，整机采用PC机作为控制器，并提供现场总线控制技术。

h、 减速器配有硬面齿轮、分层箱体、集中传动和独立润滑系统，为齿轮提供强制润滑。

7.服务:

1.海外安装指南。
2.海外试运行
3.Ovsersea工人培训
4.技术支持
5.备件供应
6.技术操作支持
7.公式和处理支持

8.选项

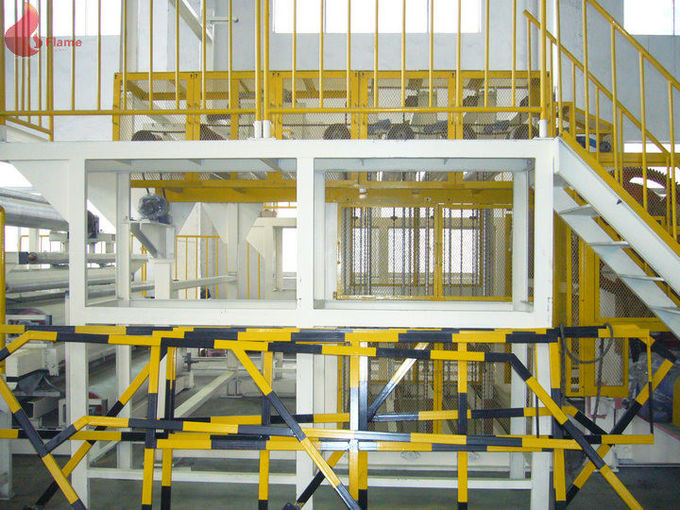

该系统由四辊压延机、多辊引线装置和辅助冷却装置组成


9商业条款
1.付款方式：预付款电汇30%，余款（70%）在装运前电汇支付
2.交货时间:收到预付款后120天
3.运输方式:集装箱、简单包装(PE膜、托盘)
4.质保期:自机器在买方工厂使用之日起:
(1)机械部分:12个月
（2） 电气部分：6个月
5.安装和调试
(1)在装运前进行了最新的调试
（2） 海外调试和费用将派一至两名技术人员到买方指导调试
如果客户要求，安装和调试设备。
客户支付我们技术人员的费用。
（1） 往返机票
（2） 交通、住宿和通讯费用
技术人员的津贴是每人每天80美元。
(4)需要一名翻译。
6.备件:
客户需要一年的备件，我们建议客户购买备件(将提供配件清单)
7.提供英文手册、外形图和基础图。
